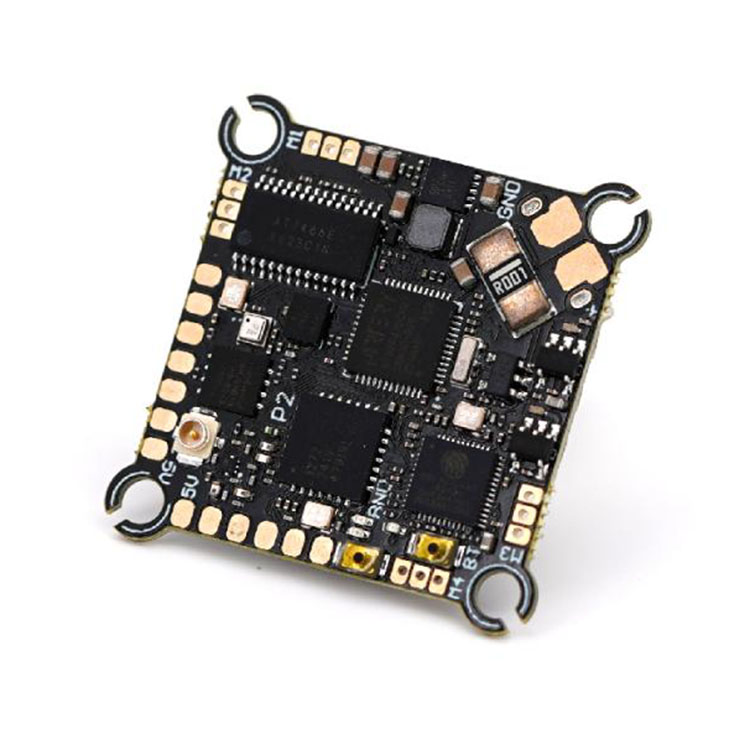

TBS Lucid AIO 1-2S (FC+ESC+CRSF)

TBS Lucid AIO ist eine Platine mit 25,5x25,5mm Befestigungslöchern, geeignet für den Bau von Tinywhoops und leichten Toothpick Drohnen, die mit einem 1-2S Akku betrieben werden.Auf dem AIO-Board sind der Flugregler, die ESCs und der integrierte TBS Crossfire Empfänger integriert.Der Flugcontroller verwendet einen Mikroprozessor AT32F435, einen ICM-42688P Kreisel und hat 8MB Blackbox-Speicher. Die ESCs können Strom bis zu 7A pro Motor verarbeiten. Der größte Vorteil ist der integrierte TBS Crossfire Empfänger, der über UART angeschlossen ist und Langstreckenflüge bei geringem Gewicht ermöglicht. Das Board ist mit einem Stromsensor (Skala 1300), OSD Chip für analoges Video und 5V/2A BEC ausgestattet.

Schaltplan
