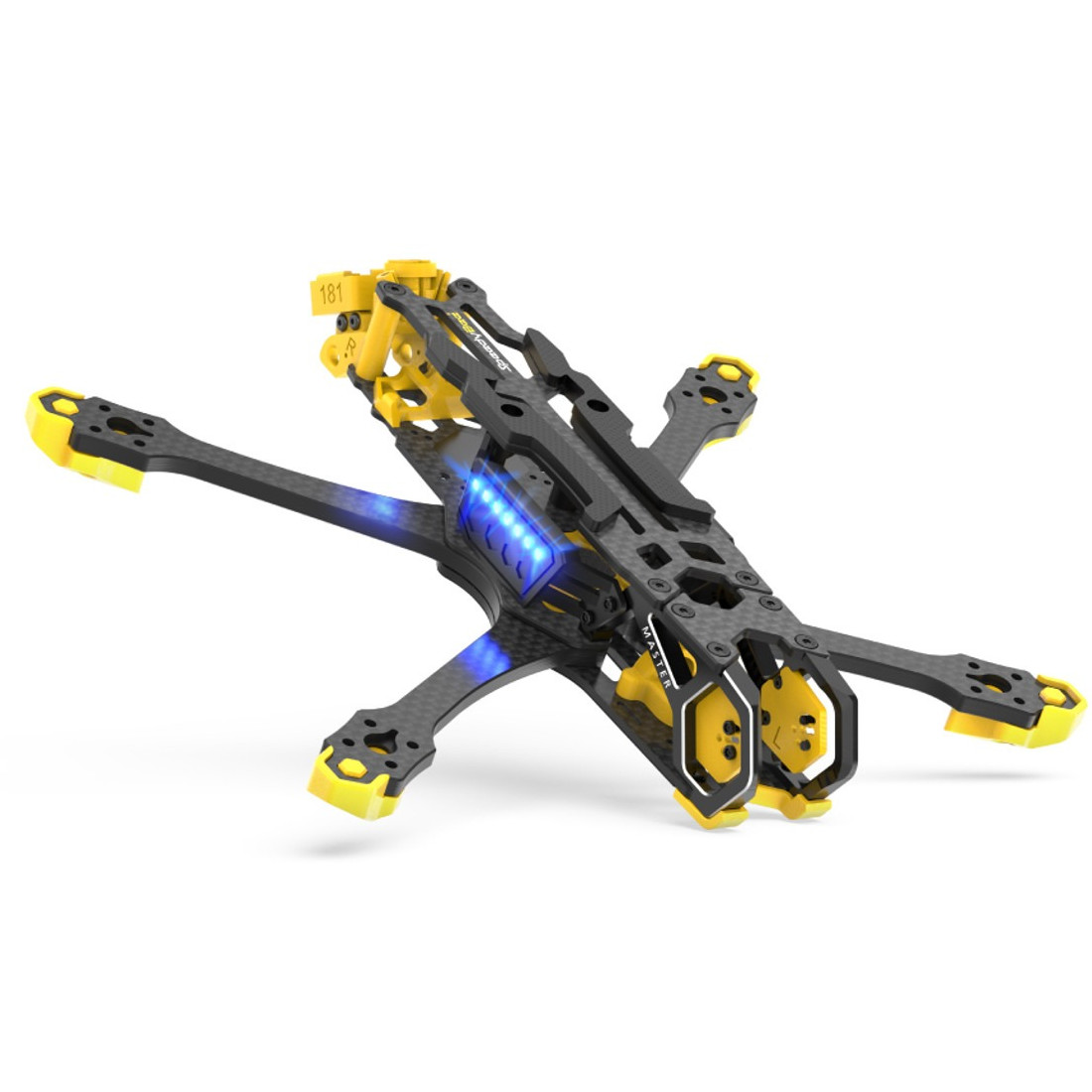

SpeedyBee Master 5 V2

Speedybee Master 5 V2 ist ein einzigartiger Rahmen, der für Kinofliegen und Freestyle geeignet ist. Der Rahmen verwendet ein Deadcat-Layout, bei dem die vorderen Arme weiter hinten liegen, so dass die ablenkenden Kanten der Propeller in der Kamera nicht sichtbar sind. Einzigartig ist die Befestigung des Stacks. Der Stack ist nicht im Carbon montiert, sondern wird über einen 3D-gedruckten Einsatz aus TPU befestigt. Dieser sorgt dafür, dass hochfrequente Vibrationen herausgefiltert werden. Das TPU-Insert gibt es in zwei Ausführungen und zwei Härtegraden (50A/80A) für den Rahmen. Um den Stack herum befinden sich Kunststoffabdeckungen, um die Elektronik vor Schmutz zu schützen. Die Abdeckungen enthalten LEDs für einen einzigartigen Look. Die Kamera wird durch Aluminium-Seitenwände geschützt. Sie ist außerdem über eine TPU-Auskleidung befestigt, die unerwünschte Vibrationen absorbiert. Auf der Rückseite des Rahmens befindet sich ein universeller Aluminiumkühlkörper, der hilft, die Wärme der Videosender abzuleiten. Die obere Platte ist in zwei Teile unterteilt. Der vordere Teil ist für die Aufnahme einer GoPro-Kamera vorgesehen und muss nicht abgenommen werden, wenn die Drohne gewartet werden muss. Der Rahmen enthält außerdem eine Fülle von 3D-gedrucktem Zubehör.

Die Rahmen sind aus 5mm dicker Kohlefaser gefräst und können Motoren mit 16mm Lochabstand aufnehmen. Der TPU-Einsatz für den Stack hat M3-Montagelöcher mit 30,5x30,5mm und 20x20mm Abstand. Die Rückseite des Rahmens hat Befestigungslöcher mit einem Abstand von 20x20/25.5x25.5/30.5x30.5mm für die Montage von Videosendern. Die Aluminiumseitenwände für die Kamera und die Pfosten sind aus einer langlebigen 7075 Aluminiumlegierung gefertigt. Die Drohne kann sowohl mit analoger als auch digitaler Videoübertragung gebaut werden.
