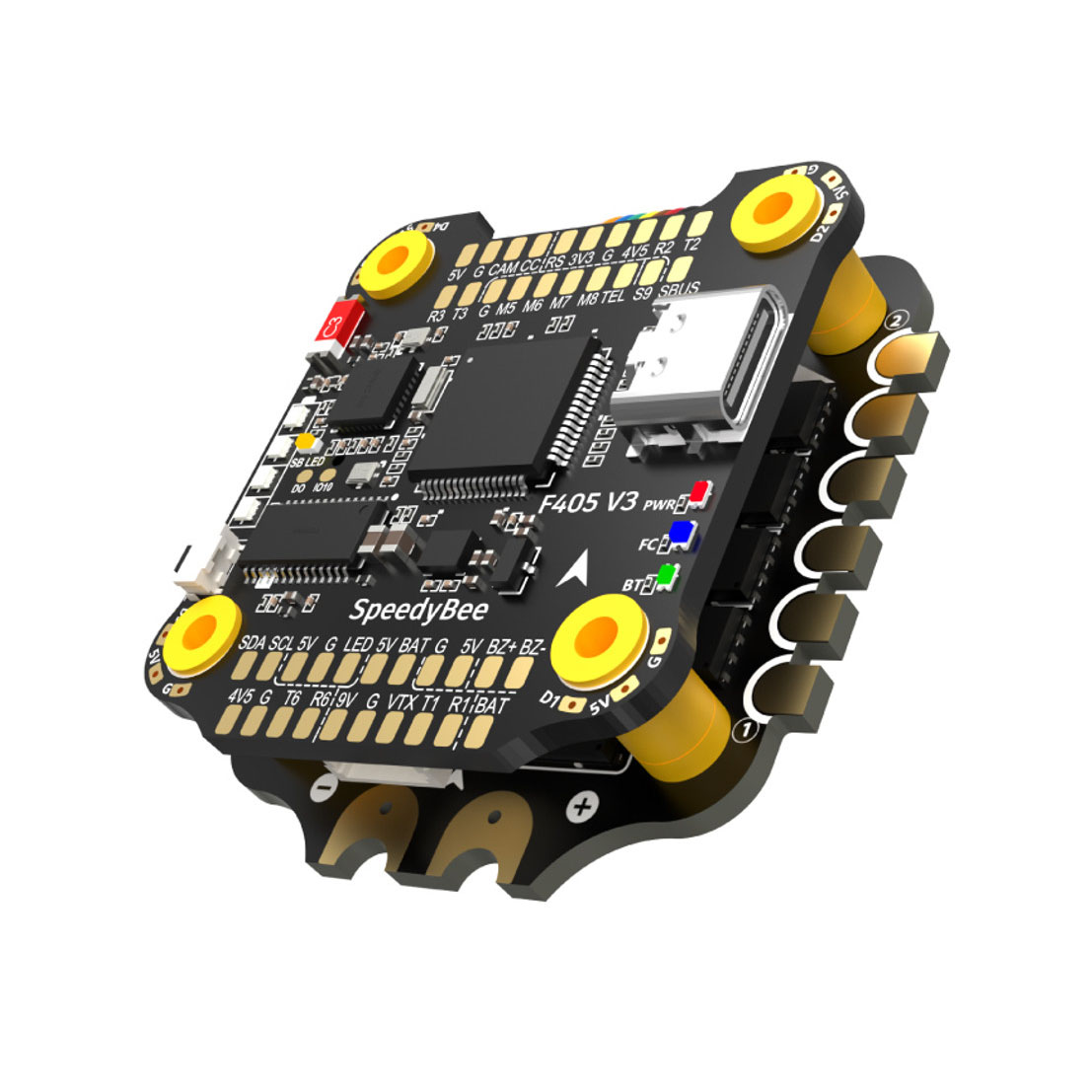

SpeedyBee F405 V3 + 50A BLS

Speedybee F405 V3 + 50A BLS ist eine Kombination aus Controller und Steuergerät mit einem tollen Preis/Leistungsverhältnis. Der Controller ist vollgepackt mit Funktionen. Die Basis des Controllers ist ein F405 Prozessor mit einem BMI270 Kreisel. Die Hauptmerkmale des Boards sind das integrierte Bluetooth-Modul für die drahtlose Einrichtung, der SD-Kartenslot für die Aufzeichnung von Blackbox-Logs, das integrierte Barometer und die Unterstützung von 8 Motorausgängen.Die LED-Ausgänge befinden sich zur einfachen Installation in den Ecken des Boards. Die LEDs können klassisch über betaflight oder über den integrierten LED-Controller angesteuert werden. Ein weiteres interessantes Feature sind die 4 LEDs am Rand des Boards, die den Batteriestand anzeigen. So kann man auf einen Blick sehen, ob man einen leeren Akku in die Drohne steckt. Das Board hat einen Anschluss für DJI FPV sowie I2C Pins für den Anschluss eines Kompasses. Es gibt sowohl ein 5V als auch ein 9V BEC.

Das Board wird mit einem SpeedyBee 50A Controller mit BlHeli_S Firmware geliefert. Der Controller kann einen Strom von bis zu 50A verarbeiten und ist somit für klassische 5" Renn- und Freestyle-Drohnen geeignet. Er enthält eine TVS-Diode, die ihn vor Spannungsspitzen schützt. Ebenfalls enthalten ist ein XT60 mit Kabel und ein 1000uF low ESR Kondensator.

Wiring scheme

Handbuch
