Skystars Jupiter F405 40A AIO BLS

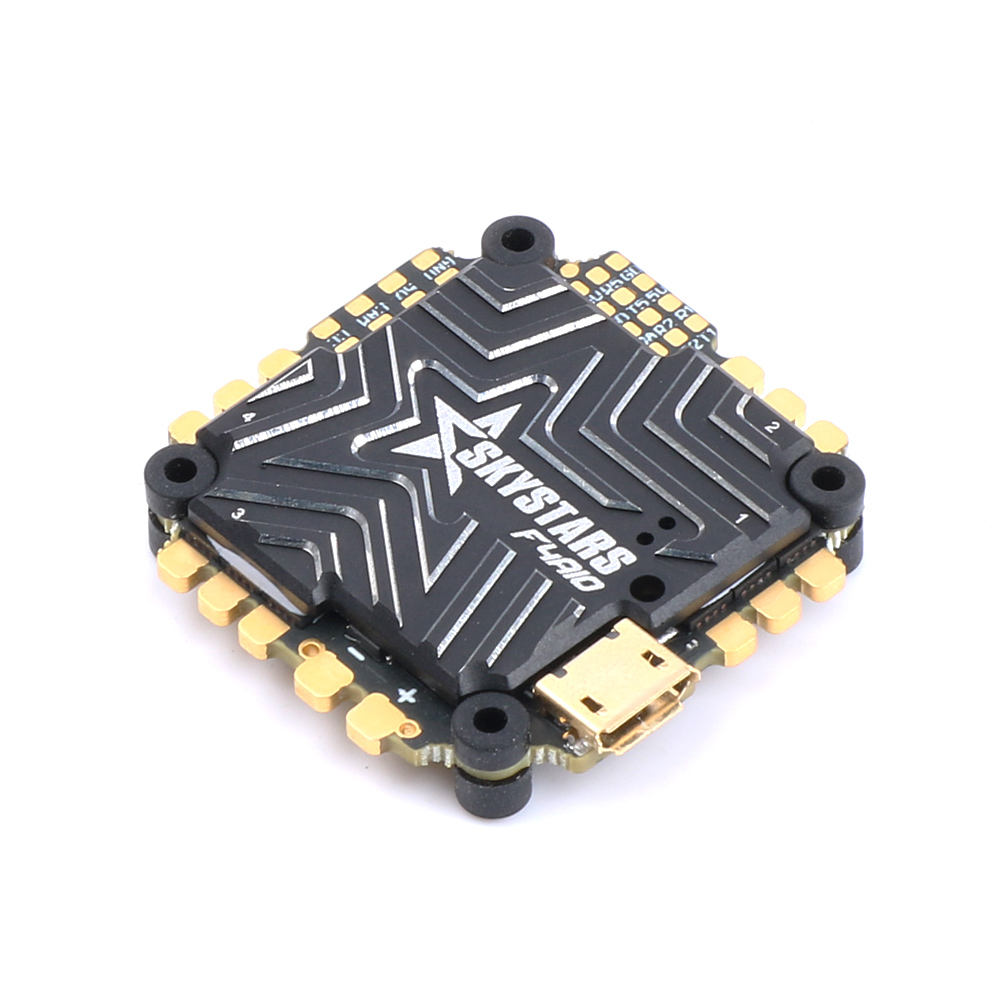

Skystars F405 40A AIO ist ein solides Board mit Flugregler und ESCs in einem. Das Board hat eine 25,5x25,5mm Halterung. Das Board kann mit 3-6S Lipo-Akkus betrieben werden und ist für eine Stromstärke von bis zu 40A ausgelegt. Es ist geeignet für kleinere 3-4" Drohnen und leichte 5" Drohnen. Das Board verfügt über einen beidseitigen Kühlkörper aus Aluminium, der die Wärmeableitung unterstützt und die Komponenten vor Beschädigung und Schmutz schützt. Der Flugcontroller verwendet einen F405 Prozessor, der durch einen MPU6000 Kreisel ergänzt wird. Das Board hat ein integriertes Barometer, 5V 3A BEC sowie 16MB Speicher für die Blackbox. Ebenfalls enthalten sind I2C Pins für den Anschluss des Kompasses. Anschlüsse zum Anschluss einer digitalen Videoübertragung und eines RC-Empfängers befinden sich auf der Unterseite der Platine. Das Board hat auch Pins für den Anschluss eines externen USB-C-Steckers, der im Paket enthalten ist. Der externe USB-Anschluss wird vor allem bei Cinewhoops geschätzt, wo das Board oft schwer zu erreichen ist. Die ESCs auf dem Board können einen Strom von bis zu 40A verarbeiten und verwenden die BlHeli_S-Firmware. Das Board enthält auch einen Stromsensor.

Verkabelungsschema
