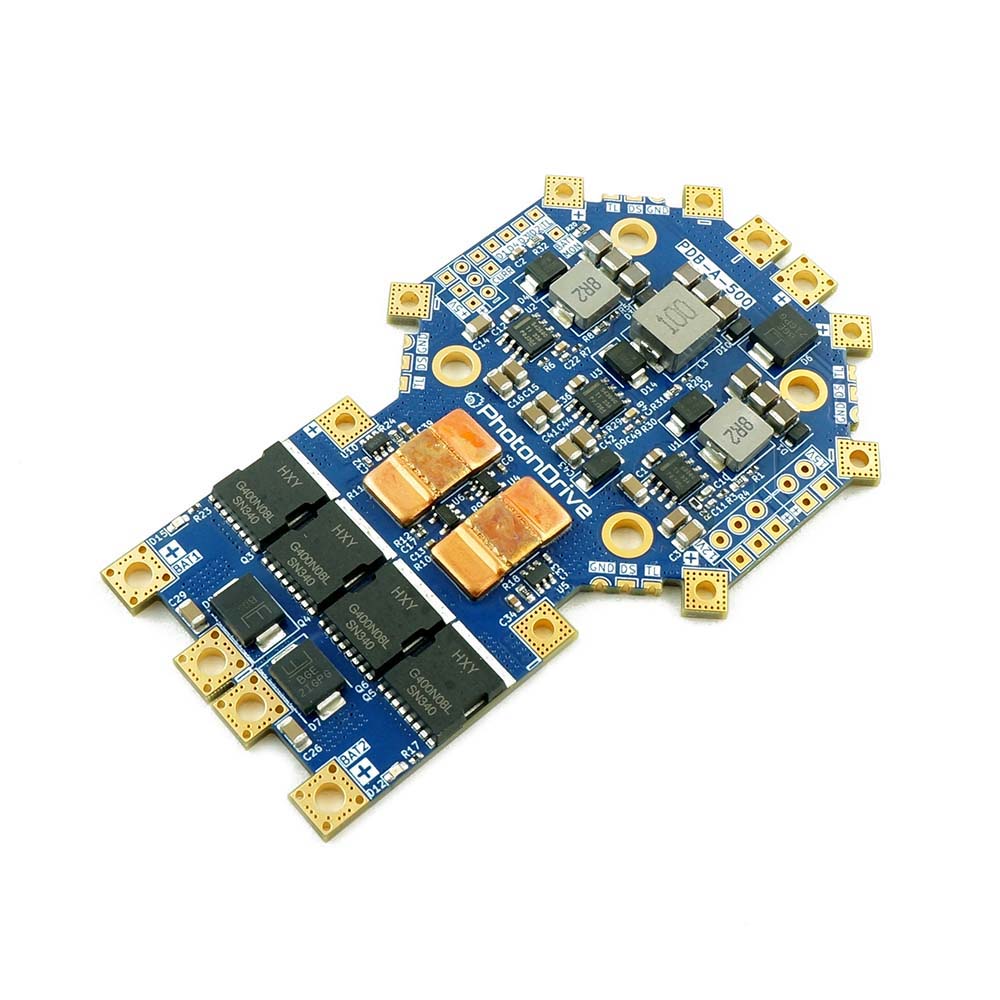

PhotonDrive PDB 500 HotSwap

PhotonDrive PDB 500 ist ein High-End Batterie-Stromverteiler mit HotSwap-Funktion. PDB ist für leistungsstarke Drohnen oder Cinelifter konzipiert.

PhotonDrive ist eine Firma aus Tschechien, wo das Board auch entwickelt wurde.

Das PhotonDrive PDB 500 kann einen Gesamtstrom von 500A und einen Strom für jeden ESC von 125A verarbeiten. Die Eingangsspannung ist im Bereich von 6-15S Akku (25-60V) verfügbar. Die PDB ist aus 2,5mm dickem 8-Lagen PCB mit 4oz Kupfer aufgebaut. Die PDB enthält auch drei unabhängige BECs mit Ausgangsspannungen von 5V, 12V und 15V. Die BECs eignen sich für die Stromversorgung eines Flugcontrollers, FPV-Systems, Gimbals oder einer Aufnahmekamera. Die Montagelöcher der PDB sind 30,5x30,5mm M4. Damit kann die PDB anstelle eines Standard-Stacks mit Softmounts montiert werden.

Die PDB beinhaltet auch ein HotSwap Modul. Dieses ermöglicht den sicheren Anschluss von zwei Batterien zur gleichen Zeit. So kann man entweder zwei Akkus für den Flug verwenden und die Gesamtkapazität erhöhen, oder einen HotSwap beim Austausch eines entladenen Akkus verwenden, bei dem man den geladenen Akku anschließt und dann den entladenen Akku abklemmt. Die Drohne schaltet sich dann während des Akkuwechsels nicht ab. Dies ist besonders wichtig, wenn der Hauptakku auch die Aufnahmekamera versorgt, die nach einem Akkuwechsel nicht wieder eingeschaltet werden muss. Die PDB misst auch den Strom von jedem Akku.
