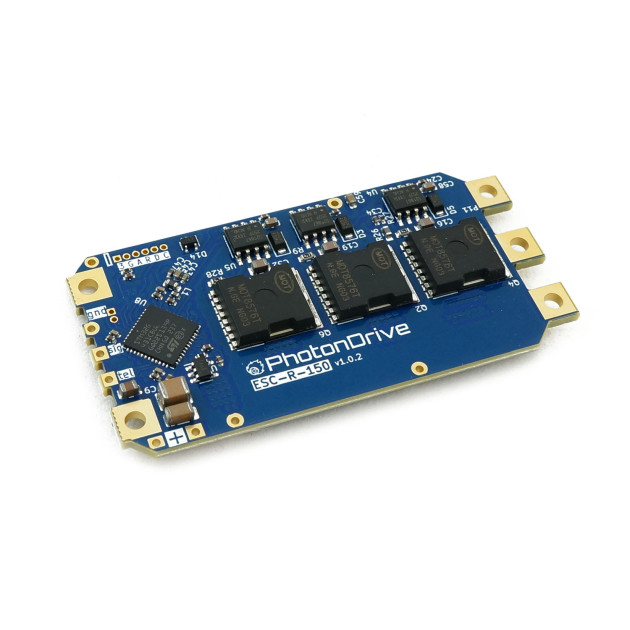

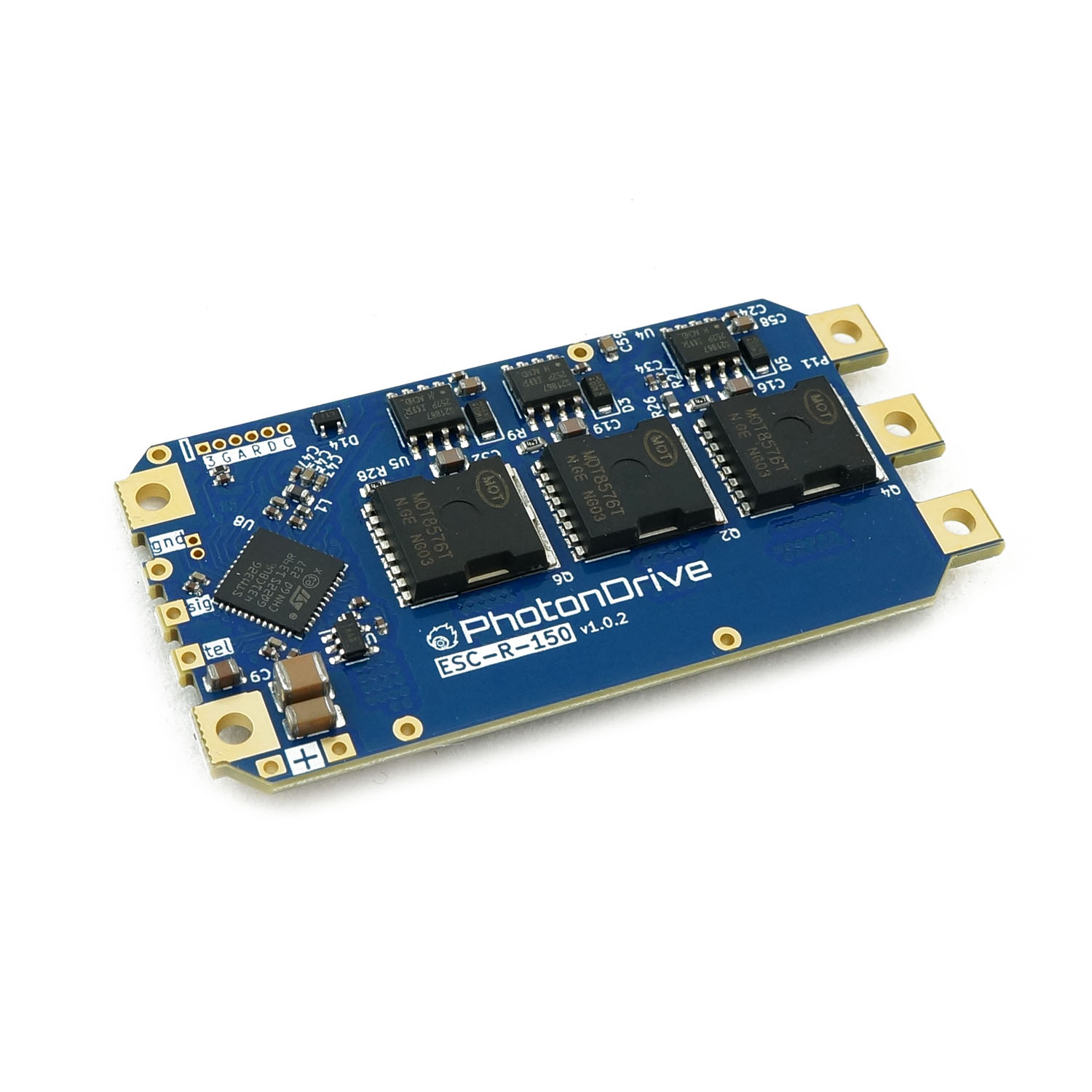

PhotonDrive ESC-R-150 3-15S

PhotonDrive ESC-R-150 ist ein hochwertiger und leistungsstarker Regler, der für Cinelifter, große Drohnen oder Flugzeugmodelle entwickelt wurde. PhotonDrive ist ein Unternehmen aus der Tschechischen Republik, wo dieser Regler ebenfalls entworfen wurde.

PhotonDrive ESC 150 unterstützt eine Versorgungsspannung von bis zu 15S LiPo-Akkus und einen Spitzenstrom von bis zu 150A. Die typische Nutzung erfolgt mit einem 12S LiPo-Akku und einem dauerhaften Strom von 60A ohne Kühlkörper. Der Regler verfügt über eine 8-lagige Leiterplatte, einen 32-Bit-Prozessor (STM32G431) und Schutz vor elektrostatischer Entladung. Spannungsspitzen von Motoren werden durch eine TVS-Diode abgefangen. Der Regler überwacht den fließenden Strom sowie die Temperatur.

Der Regler läuft standardmäßig mit der Firmware ESCape32. Er unterstützt sowohl PWM-Eingang als auch bidirektionales DSHOT. Zudem wird Telemetrieausgabe über UART-Protokolle wie KISS unterstützt. ESCape32 ermöglicht eine einstellbare variable Ausgangs-PWM-Frequenz im Bereich von 15-96kHz. Ebenfalls unterstützt werden ein sinusförmiger Anlauf, Überhitzungsschutz, und weitere Funktionen.

Der Regler ist bereits mit einem externen Kondensator ausgestattet. Zudem sind Lötpads für einfache Firmware-Updates oder das Flashen alternativer Firmware verfügbar.
