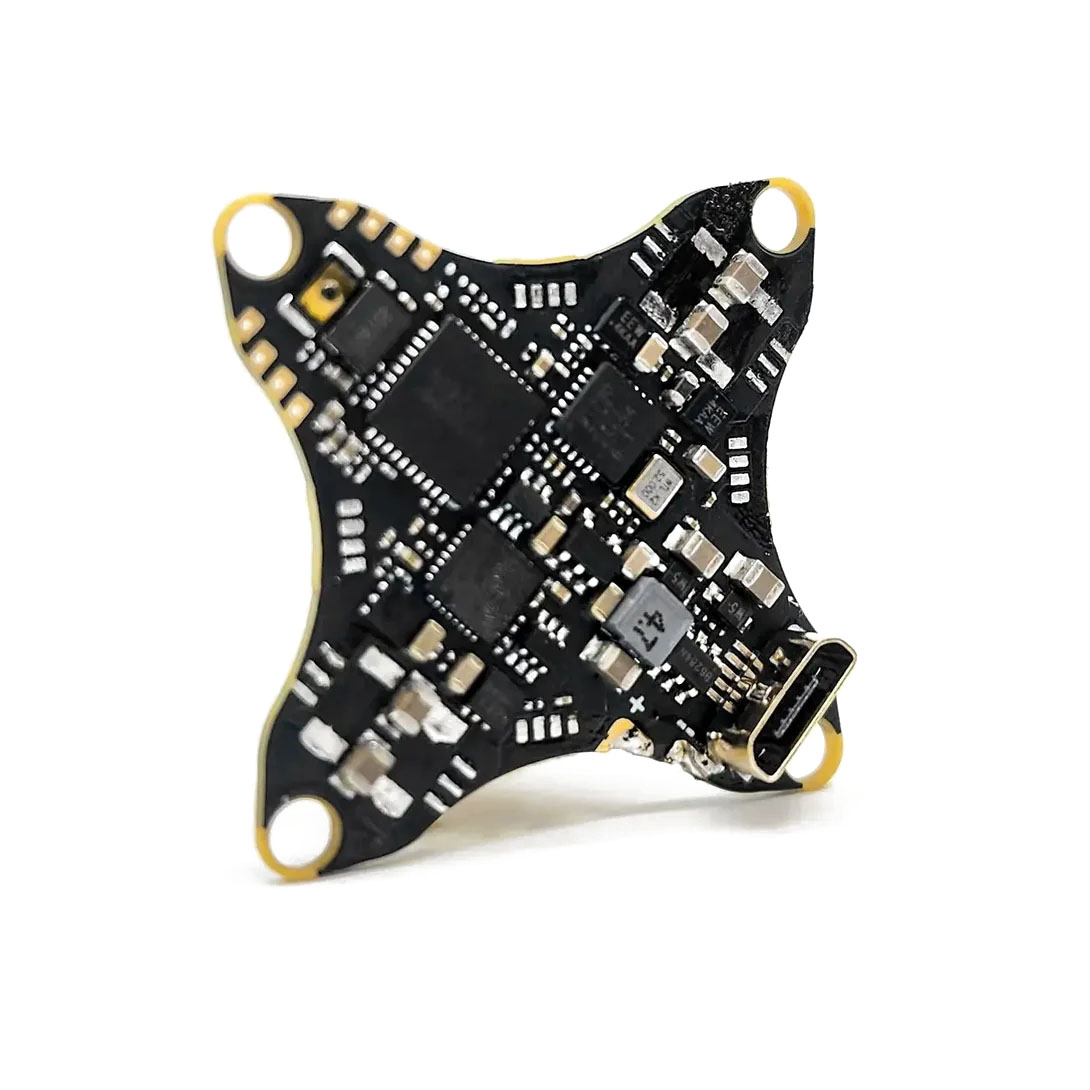

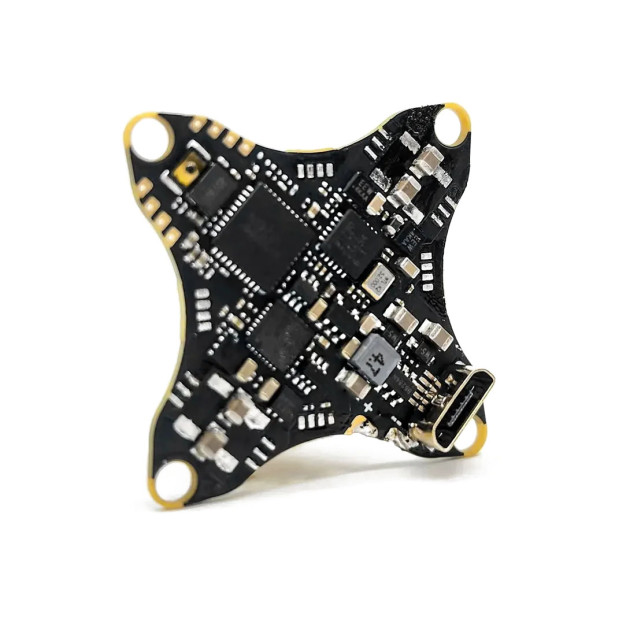

NewBeeDrone HummingBird V3.1 RaceSpec 1S 12A AIO (FC+ESC+RX+VTX)

HummingBird V3.1 AIO ist ein Board, das einen Flug Controller, ESCs, RC-Empfänger, und analoge Videosender in einem vereint. Das Board unterstützt 1S Batteriebetrieb und ist für kleine Tinywhoops und Toothpicks ausgelegt.

Die Basis des Boards ist ein Flugregler mit einem F411 Prozessor und einem BMI270 Kreisel. Die ESCs verwenden Bluejay Firmware und können bis zu 12A Strom verarbeiten. Der integrierte SPI ELRS Empfänger nutzt das 2,4GHz Band. Der Anschluss der Antenne erfolgt über einen MHF3 Stecker. Der Video Transmitter sendet mit einer maximalen Leistung von 25mW. Die Antenne wird über einen u.FL-Stecker mit dem Videosender verbunden. Bei der RaceSpec-Variante wurde versucht, das Gewicht auf ein Minimum zu reduzieren. Die Platine hat keine LEDs oder Anschlüsse für den Anschluss von Motoren ohne Löten. Das Board verwendet den dickeren A30 Stecker.

Verkabelungsplan
