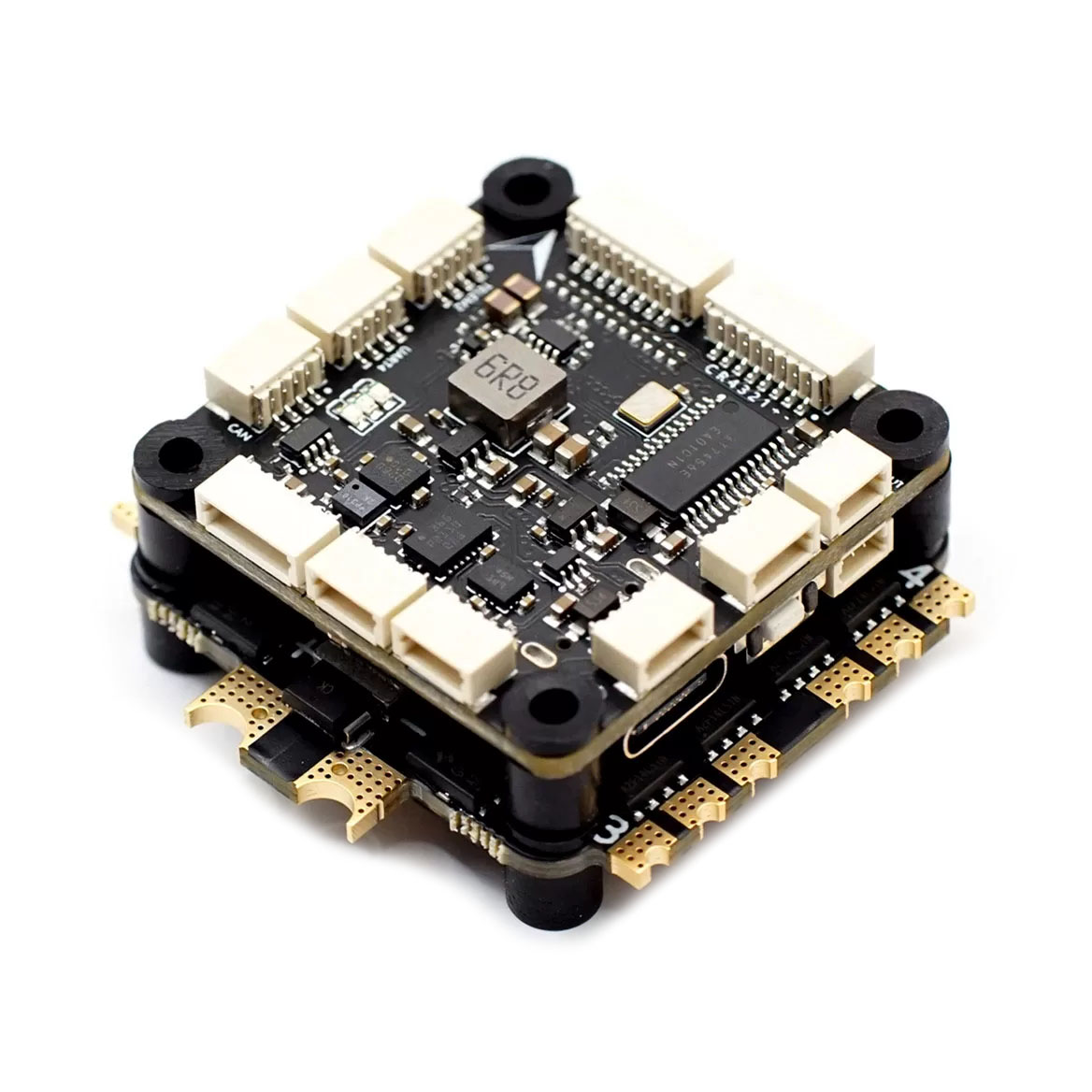

MicoAir H743 + 50A BLS

MicoAir H743 + 50A ist eine Kombination aus Flugcontroller und ESC-Stack, geeignet für 5"-Freestyle-Drohnen bis hin zu 7"-Long-Range-Drohnen mit 3–6S Lipo-Akkus. Der Stack ist besonders für Projekte mit fortschrittlicher Stabilisierung oder automatisierten Flugfunktionen ausgelegt. Der MicoAir H743 unterstützt ArduPilot (Standard), PX4, Betaflight und iNav. Dank seiner umfangreichen Ausstattung können zahlreiche Sensoren, Servos und weitere Peripheriegeräte angeschlossen werden. Ein SD-Kartenslot ist vorhanden, um Logs, Missionen oder auch Geländedaten zu speichern.

Das Herzstück des Controllers ist ein leistungsstarker STM32H743-Prozessor mit zwei Gyroskopen BMI088 und BMI270, einem DPS310-Barometer und einem IST8310-Magnetometer (die Verwendung eines externen Magnetometers wird empfohlen). Die Platine bietet 7 UARTs sowie I2C- und CAN-Busse zur Verbindung externer Komponenten. Es stehen 10 PWM-Ausgänge für Motoren, Servos, Schalter oder anderes Zubehör zur Verfügung. Zusätzlich verfügt sie über einen USB-C-Anschluss, einen OSD-Chip für analoges Video und 5V/3A- sowie 9V/3A-BECs.

Der Stack ist mit 50A-Reglern mit Bluejay-Firmware ausgestattet. Die Regler verfügen über einen Stromsensor und eine TVS-Diode zum Schutz vor Spannungsspitzen.

Die Platine hat keinen separaten Ausgang für Summer oder LED-Streifen (Betaflight/iNav). Unter ArduPilot und PX4 können externe LEDs verwendet werden.
