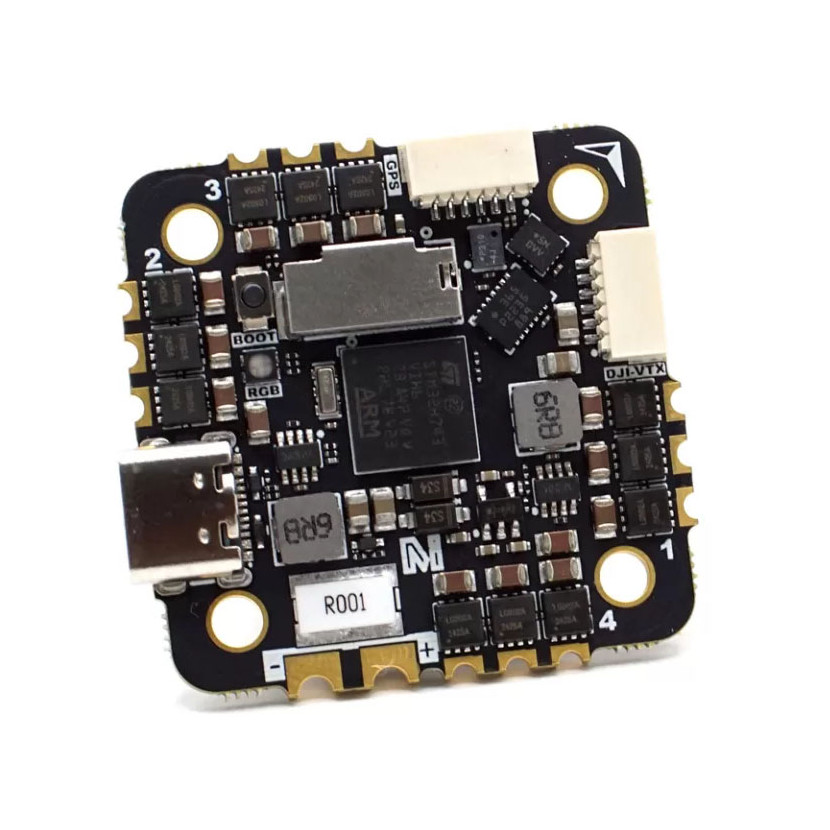

MicoAir743 ist ein AIO-Board, das sich für den Bau von kleineren Drohnen mit fortschrittlicher Stabilisierung oder automatischem Flug eignet. MicoAir743 unterstützt standardmäßig die ArduPilot-Firmware, ist aber auch mit PX4, Betaflight und iNav kompatibel. Dank der umfangreichen Ausstattung lassen sich zahlreiche Sensoren, Servos und weitere Peripheriegeräte anschließen. Die Platine verfügt über einen SD-Kartenslot, auf dem Logs, Missionen oder auch Geländekarten gespeichert werden können.
Im Zentrum der Platine arbeitet ein leistungsstarker STM32H743-Prozessor, zwei Gyroskope BMI088 und BMI270 sowie ein DPS310-Barometer. Zur Verfügung stehen 7 UARTs und eine I2C-Schnittstelle für externe Komponenten. Die Platine bietet 8 PWM-Ausgänge – die ersten 4 für Motoren, die weiteren 4 für Servos, Schalter oder weiteres Zubehör. Anschlüsse für LEDs, einen Buzzer und einen Stromsensor sind selbstverständlich vorhanden. Zusätzlich verfügt sie über einen USB-C-Anschluss sowie 5V/2A- und 12V/2A-BECs. Die Motorsteuerung übernehmen 35A ESCs mit AM32-Firmware. Die Stromversorgung erfolgt im Bereich von 8,5–27 V (3–6S Lipo).
Die Platine verfügt über keinen OSD-Chip für analoges Video.
Hauptmerkmale
- Eingangsspannung: 3-6S 8,5-27V
- BEC: 5V@2A, 12V@2A
- MCU: STM32H743VIH6, 480MHz, 2MB Flash
- Gyro: BMI008+BMI270
- Barometer: DPS310
- OSD: Digital
- Blackbox: SD-Karte
- Anzahl der UARTs: 7
- Anzahl der PWM-Ausgänge: 8 (4 Motoren, 4 Ausgänge)
- I2C: Ja
- SWD: Ja
- Stromsensor: Ja
- Montagebohrungen: 25,5x25,5mm
- Strom: 35A
- ESC FW: AM32_MICOAIR_743_AIO_F421_2.17
- Größe: 36x36x8mm
- Gewicht: 10g
Inhalt
- 1x AIO Board
- 1x 4GB MicroSD Karte
- 1x Kondensator
- 1x XT30 mit Kabel
- 1x Softmount Kit
- 1x Kabel Kit
