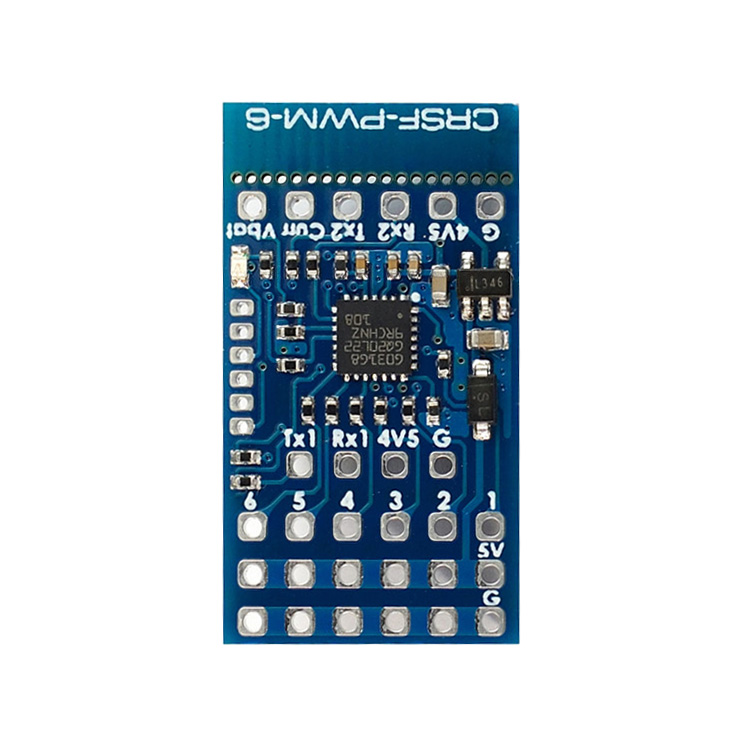

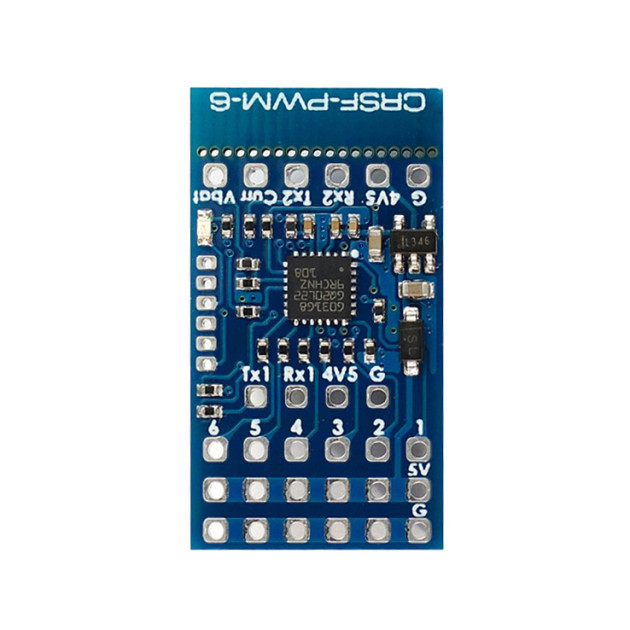

Matek CRSF zu 6x PWM-Wandler
Auf Lager
€ 7,49
Matek Konvertor kann einen Empfänger mit CRSF-Protokoll in einen Empfänger mit 6 PWM-Ausgängen für Servos verwandeln. Dies wird vor allem von Piloten klassischer Flugmodelle ohne FC geschätzt werden. So können sie ihren bevorzugten ELRS oder Crossfire Nano Empfänger verwenden. Der Empfänger wird über UART - Pins TX1 und RX1 - mit dem Board verbunden. Neben der Umwandlung des CRSF-Signals in PWM kann das Board auch Telemetriedaten senden. Auf der Platine befindet sich ein VBat-Pin für den Batteriespannungssensor, ein Curr-Pin für den Anschluss eines externen Stromsensors sowie RX2 und TX2 für den Anschluss des GPS-Moduls.
Der Wandler ist voll einstellbar. Einstellungen sind über UART2 mit dem Matek Configurator möglich. Es ist möglich, Failsafe, Trimmungen, PWM-Ausgangsfrequenz einzustellen oder den Strom-/Spannungssensor zu kalibrieren.
Der VBat-Pin dient nur zur Überwachung der Batteriespannung, nicht zur Stromversorgung des Boards. Das Board muss mit 4-9V versorgt werden - vielleicht vom BEC am Regler.
Hauptmerkmale
- Eingangsspannung: 5V
- Eingangsprotokoll: CRSF (ELRS und Crossfire-Empfänger)
- Ausgangsprotokoll: 6x PWM
- PWM Frequenz: 50/100/160/330/400Hz (50Hz Standard)
- UART: 2x (Empfänger und GPS/Einstellungen)
- Telemetrie: Strom, Spannung, Kapazität, GPS-Koordinaten, GPS-Geschwindigkeit, Höhe, Anzahl der Satelliten
- Batteriesensor: 36V Max
- Stromsensor: 0-3.3V
- Größe: 25x16mm
- Gewicht: 1.3g
Inhalt
- 1x Matek-Konverter
