Matek H743-WLITE

Auf Lager
€ 108,69

onoff  Maschinenübersetzung ansehen

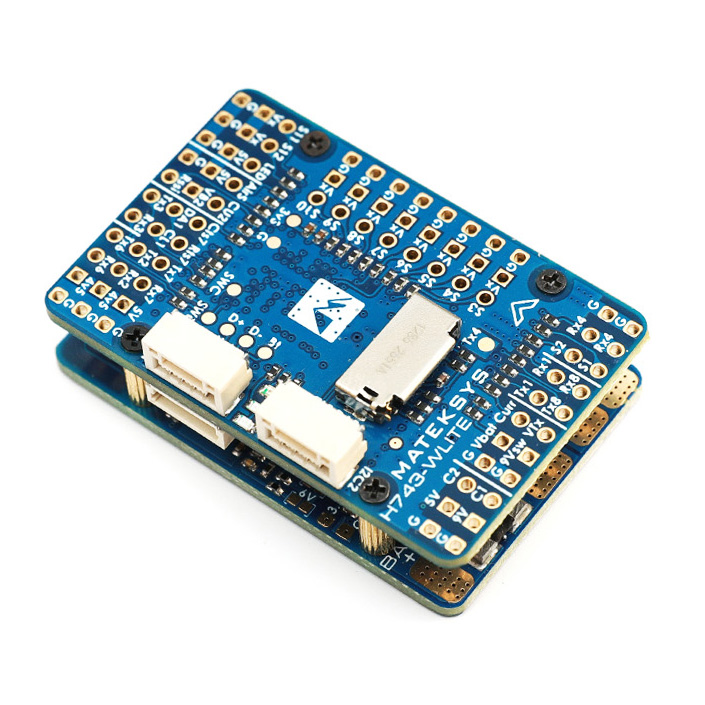

Der Matek H743-WLITE ist ein leistungsstarker Flugcontroller, der hauptsächlich für anspruchsvollere Flugzeuge und Nurflügler konzipiert ist.

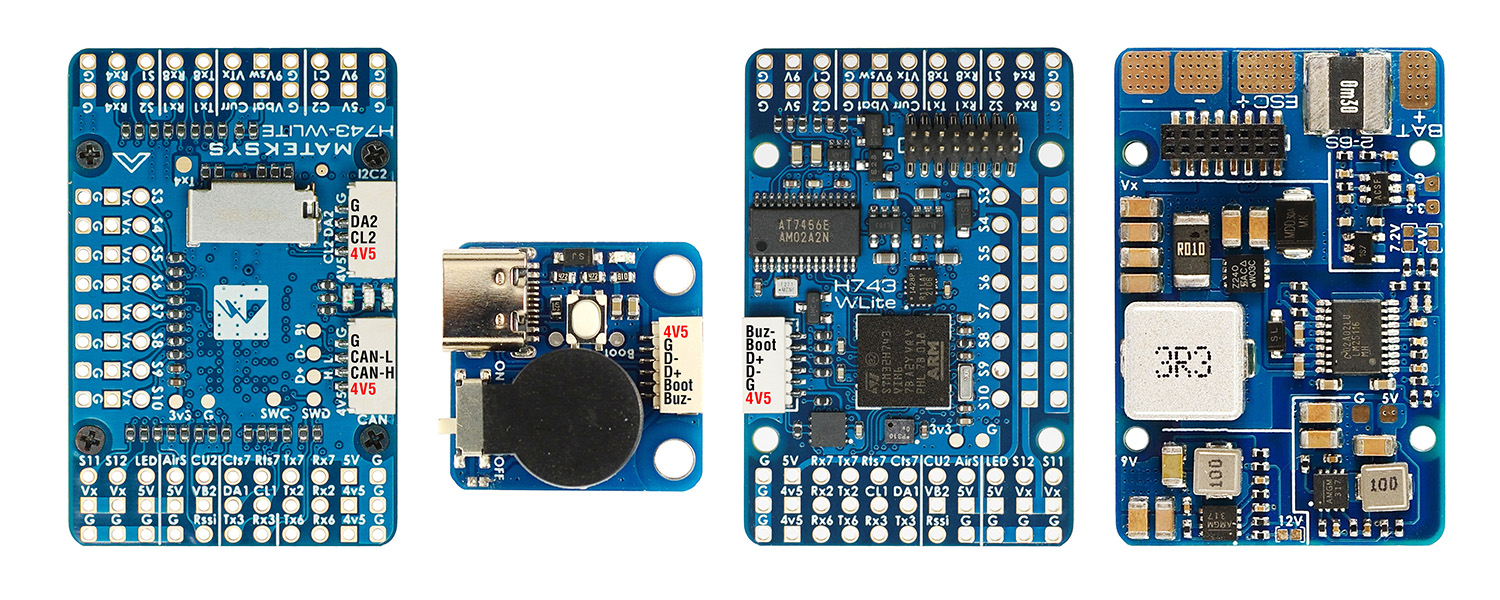

Der Flugcontroller besteht aus drei Teilen – einer Platine mit USB-Anschluss, der Hauptcontroller-Platine und einem PDB (Power Distribution Board). Das PDB dient zur Spannungsverteilung vom Akku an die Hauptplatine und Regler. Es enthält auch einen Stromsensor (220 A), ein einstellbares 5/6/7,2 V 8 A BEC für Servos sowie 5 V- und 9/12 V-2 A-BECs für weitere Elektronik. Zur Stromversorgung kann ein 2–6S Lipo-Akku verwendet werden. Der Matek H743-WLITE verfügt über ein ICM42688-P-Gyroskop, ein Barometer, OSD für analoges Video, einen SD-Kartenslot für die Blackbox, 7 UARTs, 2x I2C-Busse, 1x CAN-Bus, 13 PWM-Ausgänge, 6 ADC-Eingänge und 2 umschaltbare Kameraeingänge. Der Controller unterstützt die Firmware iNav (MATEKH743) oder ArduPilot (MATEKH743) zur Modellsteuerung.

Der externe USB-C-Anschluss mit Summer ist über ein Kabel mit der Platine verbunden und kann so an eine gut zugängliche Stelle verlegt werden.

Detaillierte Informationen

Schaltplan

Hauptmerkmale

  • Stromversorgung: 2-6S (6-30V)
  • MCU: STM32H743VIH6, 480MHz, 512KB RAM, 2MB Flash
  • IMU: ICM42688-P
  • Baro: DPS310 (I2C2)
  • OSD: AT7456E
  • Blackbox: MicroSD
  • Anzahl der UARTs: 7
  • PWM-Ausgänge: 12 + LEDs
  • I2C: 2x
  • ADC: 6x (Spannungssensor, Stromsensor, RSSI, Geschwindigkeitssensor, Spannungssensor 2, CU2)
  • CAN: 1x
  • Dual Kameraeingang
  • Stromsensor: 90A (220A kurzfristig)
  • BEC: 5V@2A + 9/12V@2A + 5/6/7.2V@8A
  • Größe: 44x29x14.5mm
  • Gewicht: 22g

Inhalt

  • 1x FC
  • 1x USB-Modul
  • 1x Stiftleiste
  • 1x Kondensator
  • 1x Kabelsatz
