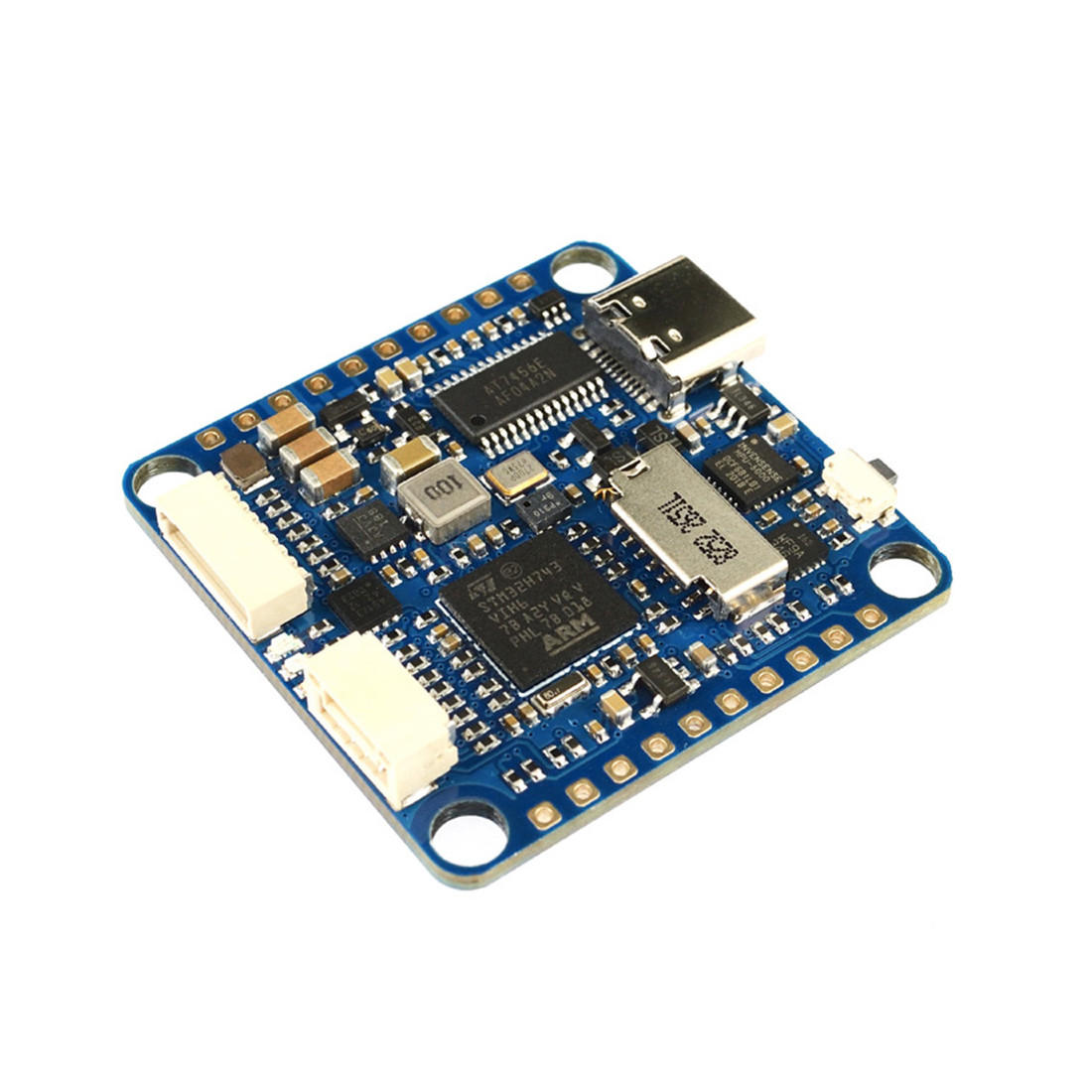

Matek H743-Slim V3

Matek H743-Slim V3 ist ein High-End Flugcontroller für FPV-Dorne oder Flugzeuge, der Sie in nichts einschränken wird. Das Board unterstützt Betaflight, iNav oder Ardupilot Firmware (MATEKH743). Das Herzstück des Controllers ist ein leistungsfähiger H743-Prozessor in Kombination mit zwei Gyroskopen, dem ICM42688P und dem ICM42605, die sich für das bestmögliche Ergebnis gegenseitig ergänzen. Das Board enthält außerdem ein Barometer, ein OSD für analoges Video und einen SD-Kartenslot zur Aufzeichnung von Blackbox-Daten. Mit 12PWM Ausgängen (+1x LEDs) kann der Controller auch für größere mehrmotorige Maschinen, Oktokopter mit zusätzlichen Servos oder VTOLs verwendet werden. Außerdem gibt es 7x UART, 2x I2C, 1x CAN und 6x ADC Eingänge. Diese werden vor allem mit dem fortgeschrittenen Ardupilot verwendet. Das Board erlaubt auch den Anschluss von 2 analogen Kameras, zwischen denen umgeschaltet werden kann, und umschaltbare 5V/VBAT. Die Stromversorgung kann über 2-8S Batterien mit einem Batteriespannungssensor (Vbat2) erfolgen, der bis zu 69V unterstützt. Auch das Design der Platine ist erwähnenswert. Alle Komponenten sind von der Oberseite des Boards aus angeordnet. Die Unterseite ist daher flach, was das Profil des Controllers reduziert und den Einbau erleichtert.
