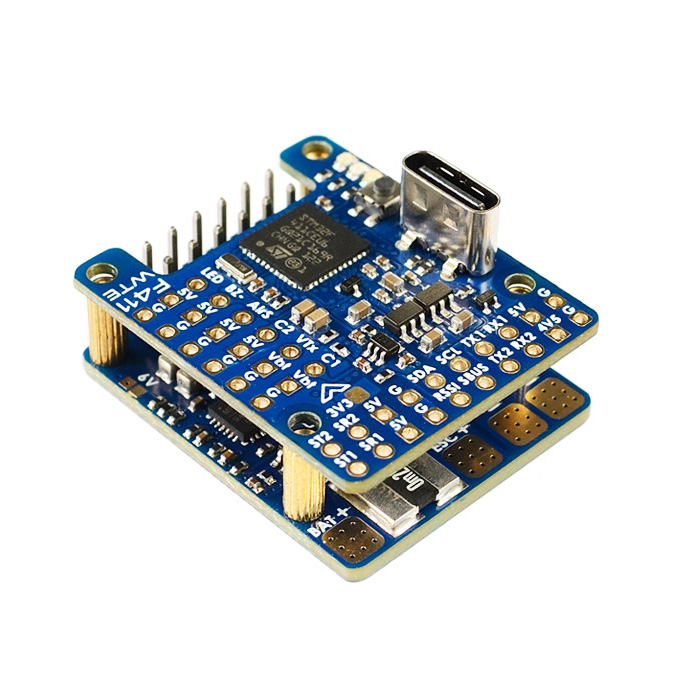

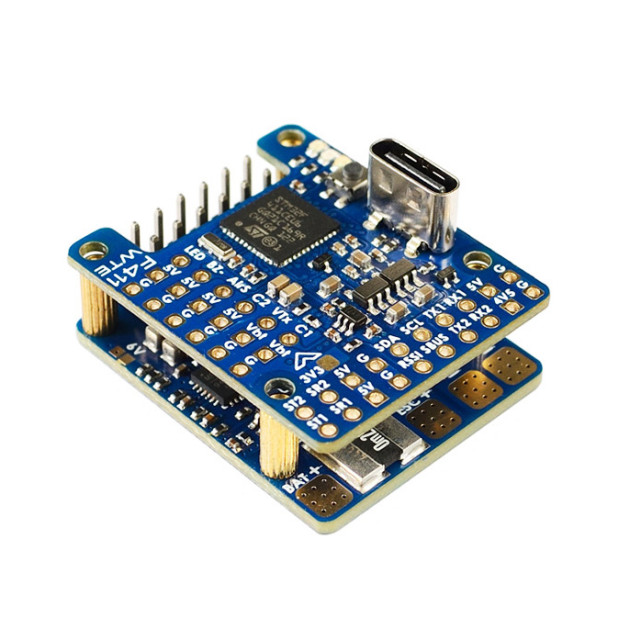

Matek F411-WTE

Dank seiner kompakten Abmessungen von 31x26x16,5 mm und einem Gewicht von 10 g passt er auch in kleinere Modelle. Die Platine enthält ein PDB (Power Distribution Board) zur Spannungsverteilung vom Akku zur Platine und zum Regler. Ebenfalls enthalten sind ein Stromsensor (90 A), ein 5/6 V 5 A BEC für Servos und ein 5 V 1,5 A BEC für andere Elektronik. Zur Stromversorgung kann ein 2–6S Lipo-Akku verwendet werden. Der Matek F411-WTE ist mit einem ICM42688P-Gyroskop, einem Barometer, OSD für analoges Video, 2 UARTs, einem I2C-Bus, 6 PWM-Ausgängen und 2 umschaltbaren Kameraeingängen ausgestattet. Zur Steuerung des Modells kann die iNav-Firmware (MATEKF411TE) verwendet werden. ArduPilot-Firmware wird von der Platine nicht unterstützt. Der USB-C-Anschluss ist auf der Oberseite der Platine integriert.

Detaillierte Informationen

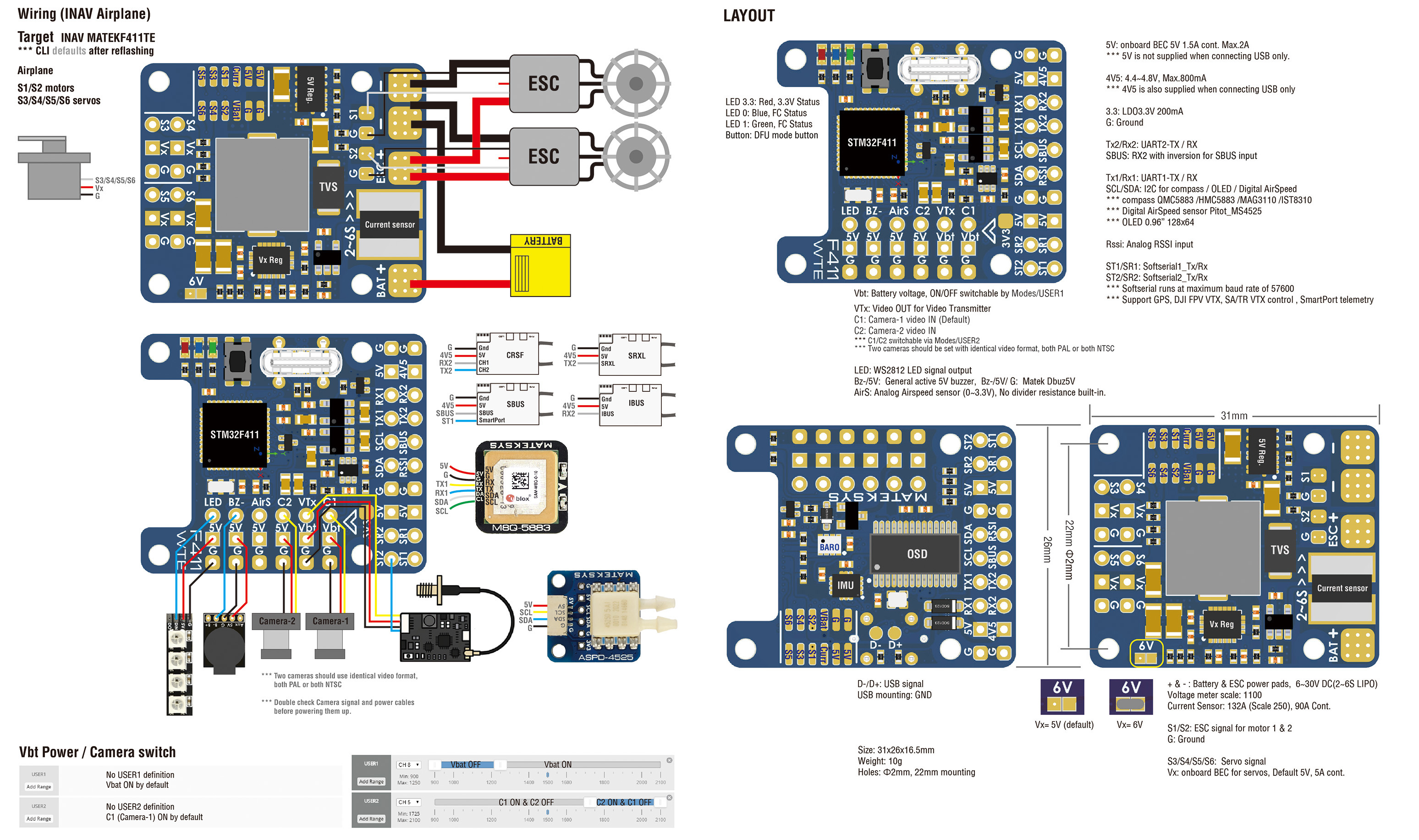

Schaltplan
