Matek F405-WMN

Auf Lager
€ 66,69

onoff  Maschinenübersetzung ansehen

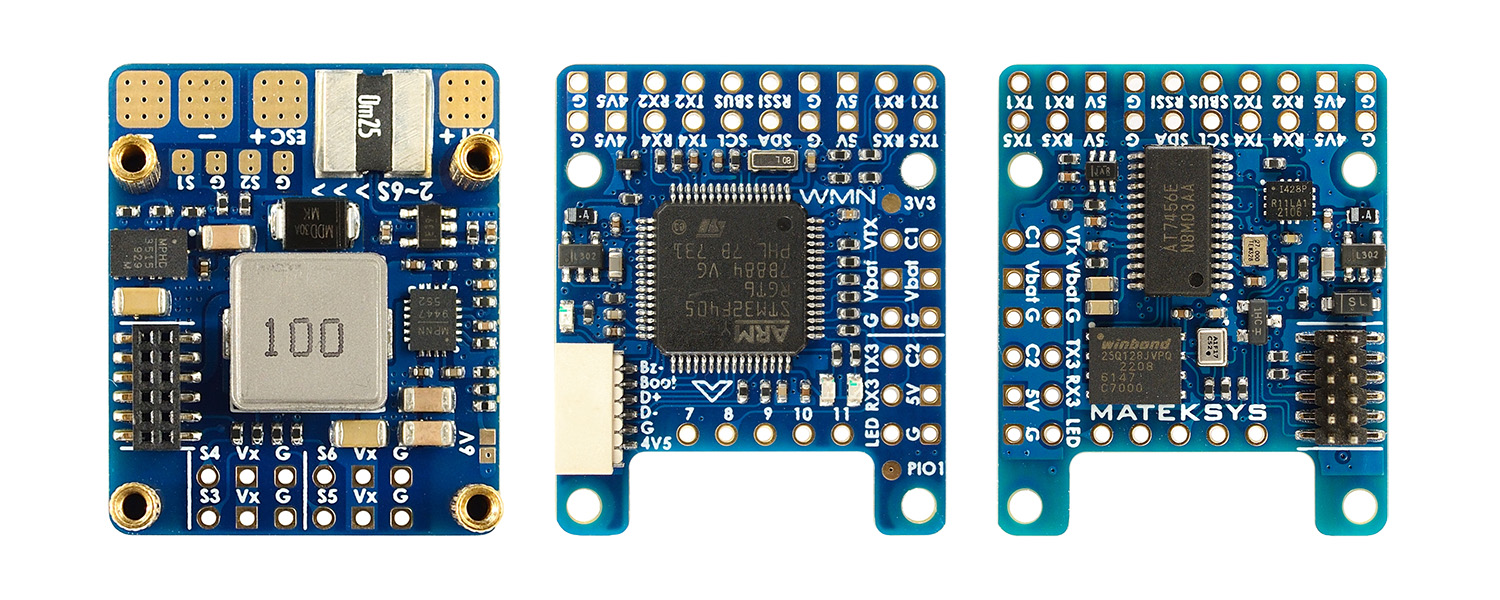

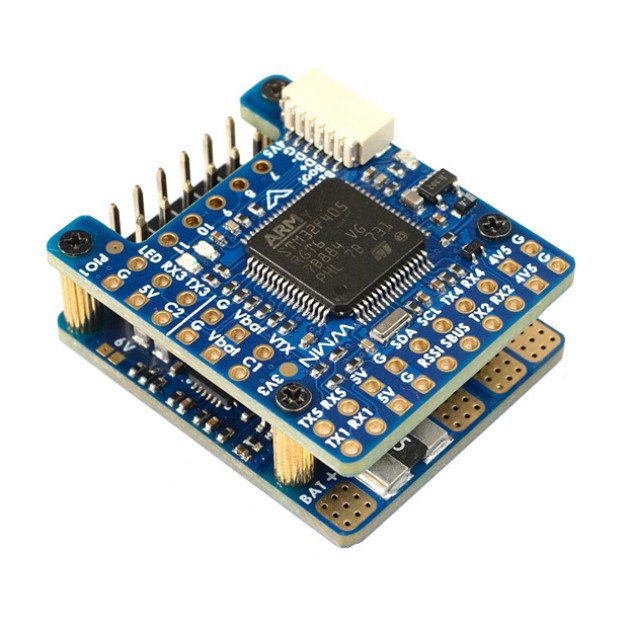

Der Matek F405-WMN ist ein Flugcontroller, der hauptsächlich für Flugzeuge und Nurflügler konzipiert ist. Dank seiner kompakten Abmessungen von 31x26x16,5 mm und einem Gewicht von 10 g passt er auch in kleinere Modelle. Die Platine verfügt zudem über ein PDB (Power Distribution Board) zur Stromverteilung vom Akku an die Platine und Regler. Sie beinhaltet einen Stromsensor (90 A), ein 5/6 V 5 A BEC für Servos sowie ein 5 V 1,5 A BEC für weitere Elektronik. Zur Stromversorgung kann ein 2–6S Lipo-Akku verwendet werden. Der Matek F405-WMN ist mit einem ICM42688-P Gyro, einem Barometer, OSD für analoges Video, 16 MB Blackbox-Speicher, 5 UARTs, einem I2C-Bus, 12 PWM-Ausgängen und 2 umschaltbaren Kameraeingängen ausgestattet. Zur Steuerung des Modells kann entweder die iNav-Firmware (MATEKF405TE) oder ArduPilot (MatekF405-TE) genutzt werden.

Im Lieferumfang ist ein externer USB-C-Anschluss mit Summer enthalten. Dieser ist über ein Kabel mit der Platine verbunden. Bei kleineren Modellen kann er entfernt werden, um Platz zu sparen; bei größeren Modellen kann er an eine gut erreichbare Stelle verlegt werden.

Detaillierte Informationen

Schaltplan

Hauptmerkmale

  • Stromversorgung: 2-6S (6-30V)
  • MCU: STM32F405RGT6, 168MHz, 1MB Flash
  • IMU: ICM42688-P
  • Bar: SPL06-001
  • OSD: AT7456E
  • Blackbox: 16MB
  • Anzahl der UARTs: 5
  • PWM-Ausgänge: 12
  • I2C: 1x
  • ADC: 3x (Spannungssensor, Stromsensor, RSSI)
  • PINIO: 1x
  • Dual Kameraeingang
  • Stromsensor: 90A (132A Spitze)
  • BEC: 5V@1.5A + 5/6V 5A
  • Größe: 31x26x16.5mm
  • Gewicht: 10g

Inhalt

  • 1x FC
  • 1x USB-Modul
  • 1x Stiftleiste
