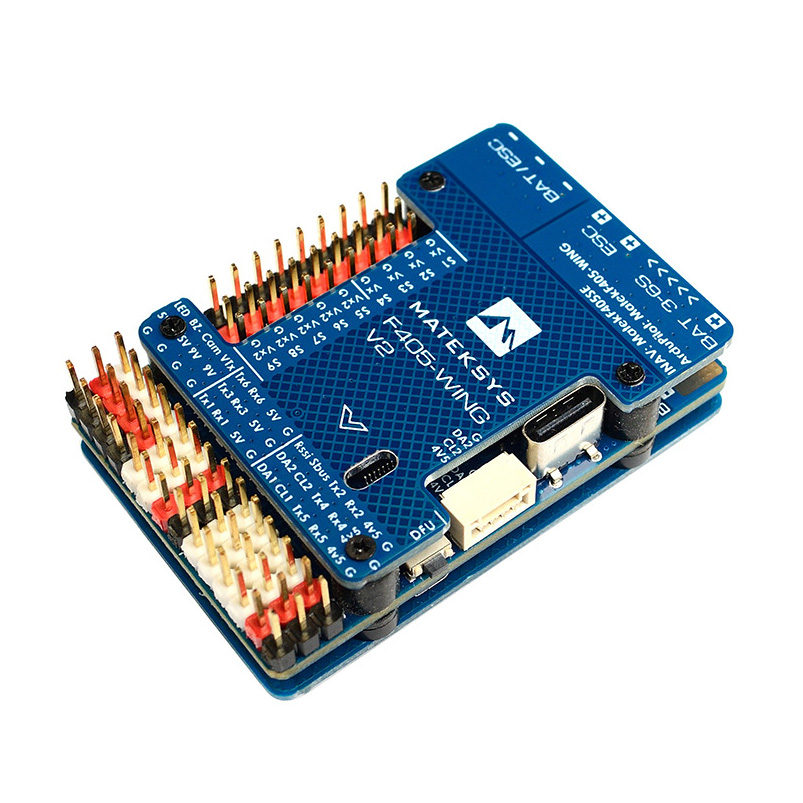

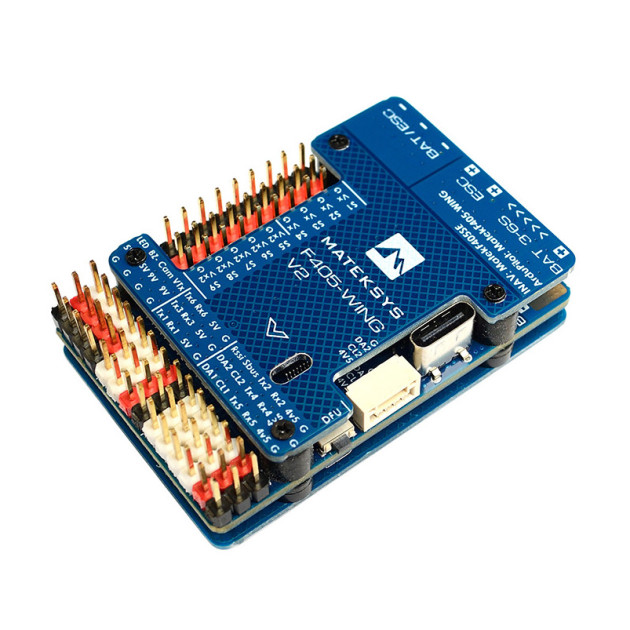

Matek F405-Wing V2

Matek F405-Wing V2 ist eine Steuereinheit, die in erster Linie für Flugzeuge und Einzelflügel entwickelt wurde. Das Board enthält auch eine PDB(Stromverteilungsplatine) für die Stromverteilung vom Akku zum Board und den Reglern. Ebenfalls enthalten sind ein Stromsensor (220A), 5/6/7,2V 5A BEC für Servos, 9/12V 2A für Videosender, Kamera oder Gimbal und 5V 2A BEC für RC-Empfänger, Kamera, Buzzer, GPS, LEDs und andere Elektronik. Das Matek F405-Wing V2 verfügt über einen ICM42688-P Kreisel, Barometer, OSD für analoges Video, SD-Kartenslot, 6 UARTs, 2x I2C Bus und 10 PWM Ausgänge. Zur Steuerung des Modells kann die iNav 6.0 oder eine neuere Firmware (MATEKF405SE) oder ArduPilot 4.4 oder eine neuere (MATEKF405-Wing) verwendet werden.

Das MATEKF405-Wing besteht aus insgesamt 3 Platinen, wobei die obere und untere Platine nur zum besseren Einbau dient. Die gesamte notwendige Elektronik befindet sich auf nur einer Platine.
