Matek ELRS 2.4G PWM Vario RX

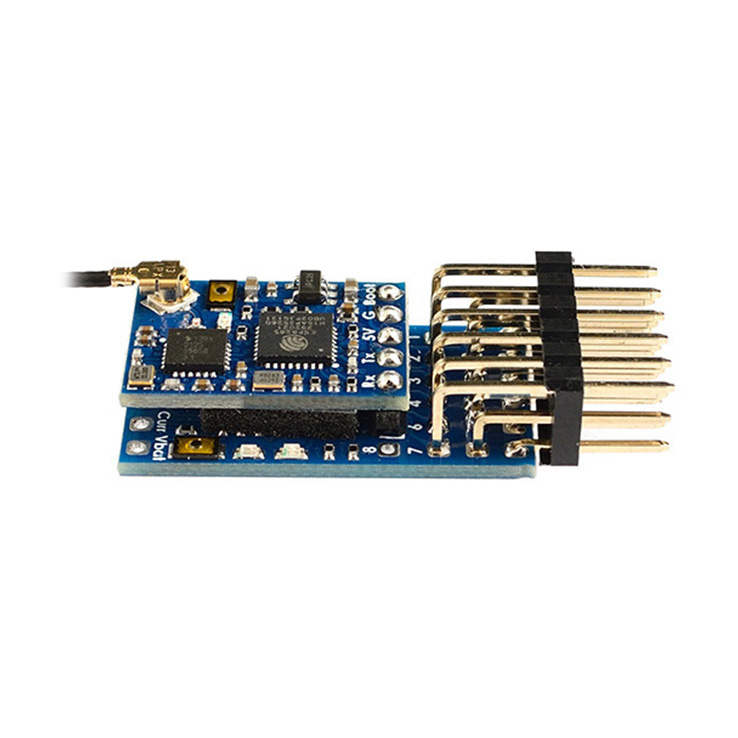

Matek ELRS 2.4G PWM Vario RX ist ein 7-Kanal PWM-Empfänger mit integriertem Vario. Er wird daher vor allem bei Segelflugzeugen Verwendung finden. Der komplette Empfänger besteht aus zwei Teilen. Der erste Teil ist ein klassischer ELRS-Empfänger mit CRSF-Ausgang. Der zweite Teil ist eine Platine, die das CRSF-Signal in PWM-Kanäle umwandelt und Telemetrieinformationen vom Barometer/Vario erhält. Die Platine mit dem Konverter unterstützt auch den Anschluss eines Stromsensors und eines GPS-Moduls, sie dient auch als Spannungssensor. Der Konverter ist voll einstellbar. Einstellungen sind über UART2 mit dem Matek Configurator möglich. Es ist möglich, Failsafe, Trimmungen, PWM-Ausgangsfrequenz einzustellen oder den Strom-/Spannungssensor zu kalibrieren.

Weitere Informationen

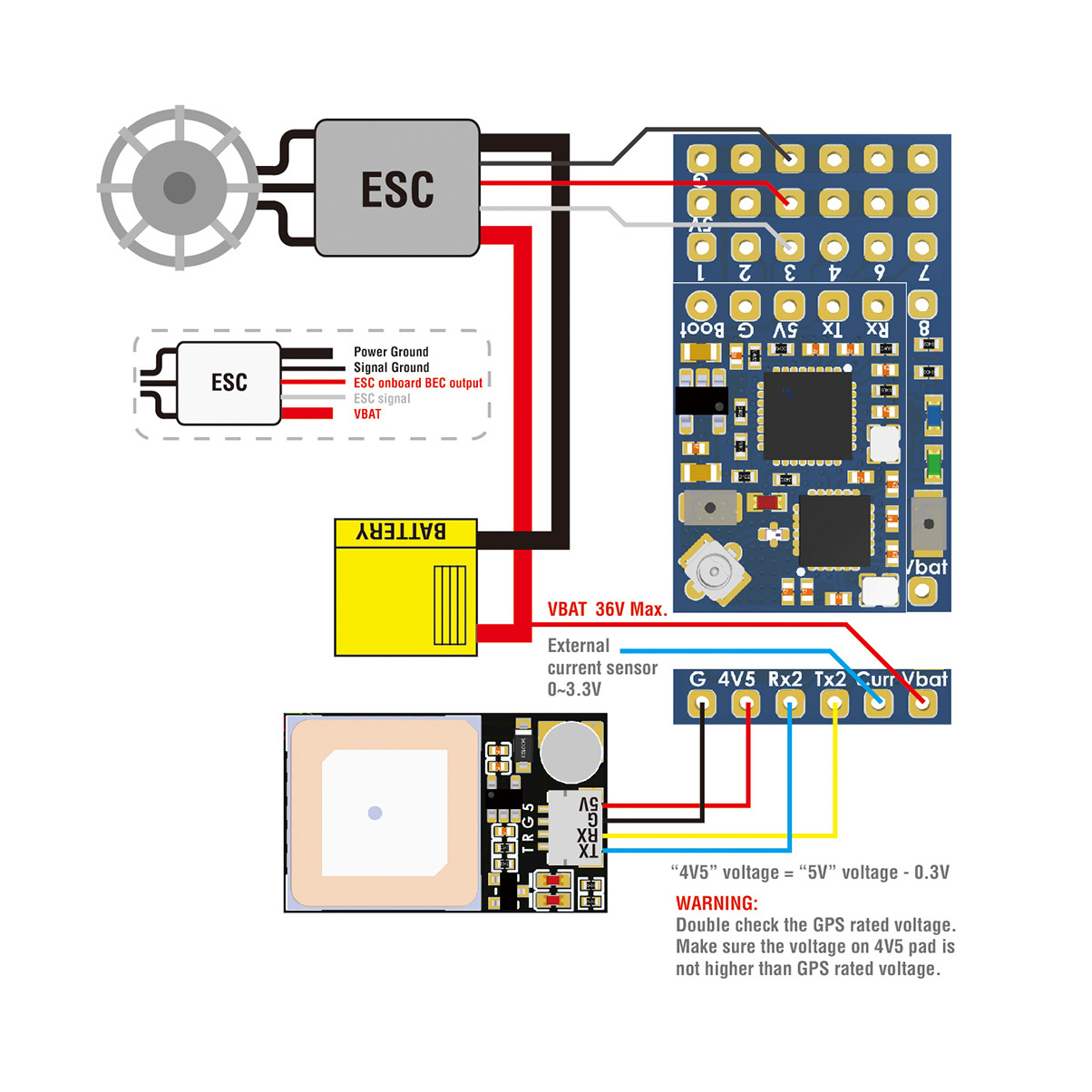

Schaltplan
