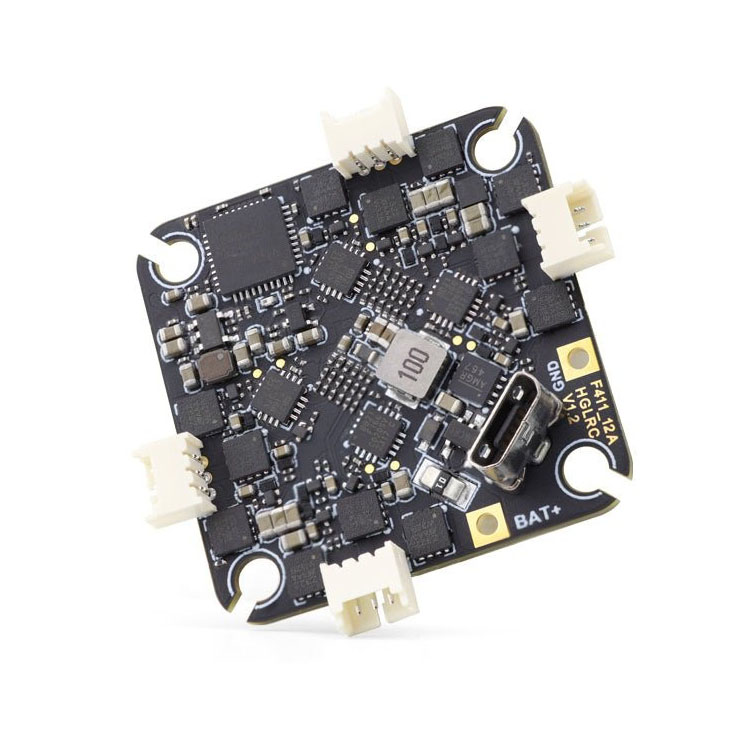

HGLRC Specter F411 2-4S 12A (FC+ESC+RX+VTX) ELRS

HGLRC Specter F411 12A AIO ist ein Board mit einem Flugcontroller, ESCs, Videosender und einem UART 2.4GHz ELRS Empfänger. Das Board kann mit 2-4S Lipo Akkus betrieben werden und ist damit für 2-3" Toothpicks und ähnliche leichtere Drohnen geeignet. Das Board verwendet einen Flugcontroller, der auf dem F411 Prozessor und dem ICM42688P Kreisel basiert. Außerdem gibt es ein 5V BEC, 16MB Speicher für die Blackbox und einen Stromsensor. Die ESCs verwenden Bluejay Firmware und können bis zu 12A Strom verarbeiten. Der ELRS-Empfänger wird über UART angeschlossen, so dass seine Funktionalität nicht wie bei SPI-Empfängern eingeschränkt ist. Der ELRS-Empfänger verwendet eine integrierte SMD-Antenne. Das Board enthält auch einen analogen Videosender mit einer Leistung von bis zu 400mW. Für den direkten Anschluss von Motoren sind Steckverbinder auf der Platine vorhanden.

Schaltplan
