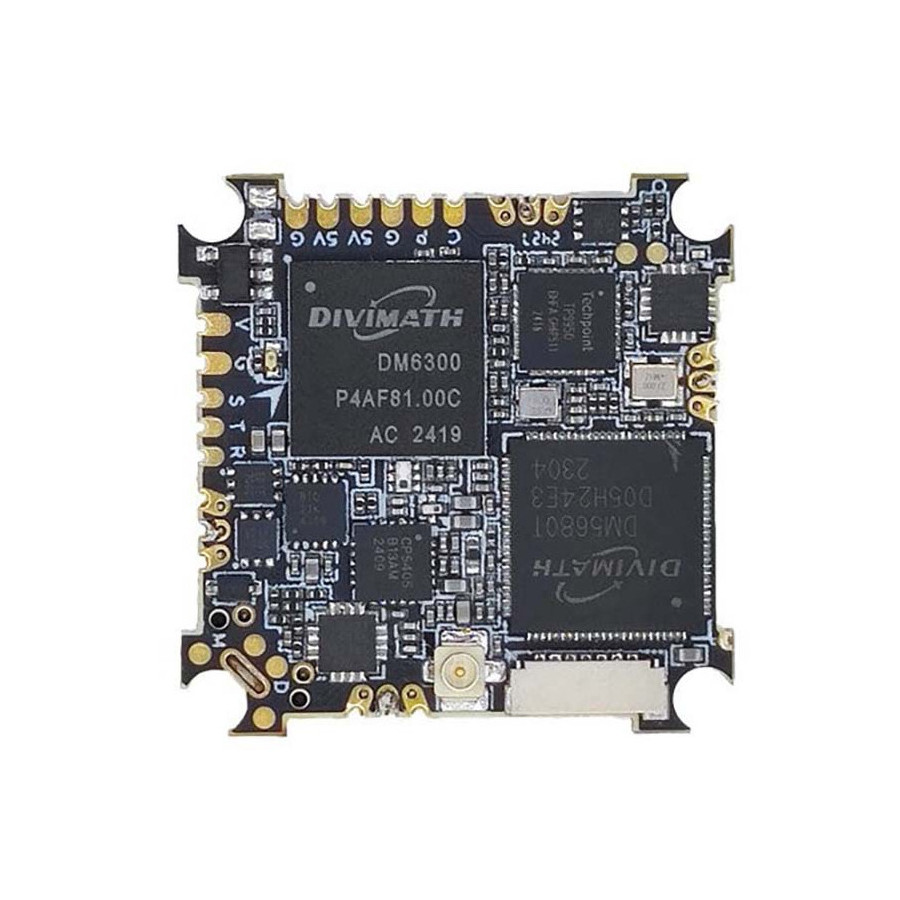

HDZero AIO5 1S 5A (FC+ESC+ELRS+HDZero)

HDZero AIO5 ist ein Board, das für die kleinsten 65mm Tinywhoops entwickelt wurde. Das Board ist das erste, das einen Flugcontroller, ESCs, ELRS-Empfänger und HDZero digitalen Video-Sender integriert. Der Flugregler basiert auf dem F411 Prozessor in Kombination mit dem ICM42688P Kreisel. Die ESCs verwenden BlHeli_S Firmware und können Strom bis zu 5A verarbeiten. Damit ist das Board für Motoren bis zur Größe 0802 geeignet. Der integrierte ELRS-Empfänger verwendet eine Wireless-Antenne und wird über das SPI angeschlossen. Der interessanteste Teil des Boards ist der integrierte HDZero digital video transmitter mit einer Leistung von bis zu 200mW. Die Sendeantenne wird über einen u.FL Stecker angeschlossen. Der HDZero-Sender hat einen analogen HD Composite Videoeingang. Auf der Platine befinden sich außerdem ein 5V 1A BEC und ein Stromsensor. Außerdem gibt es Steckverbinder für den einfachen Anschluss von Motoren. Die Platine hat konventionelle Montagelöcher mit einem Raster von 25,5x25,5mm.
