Happymodel X12 1-2S 12A AIO (FC+ESC+RX+VTX) Frsky

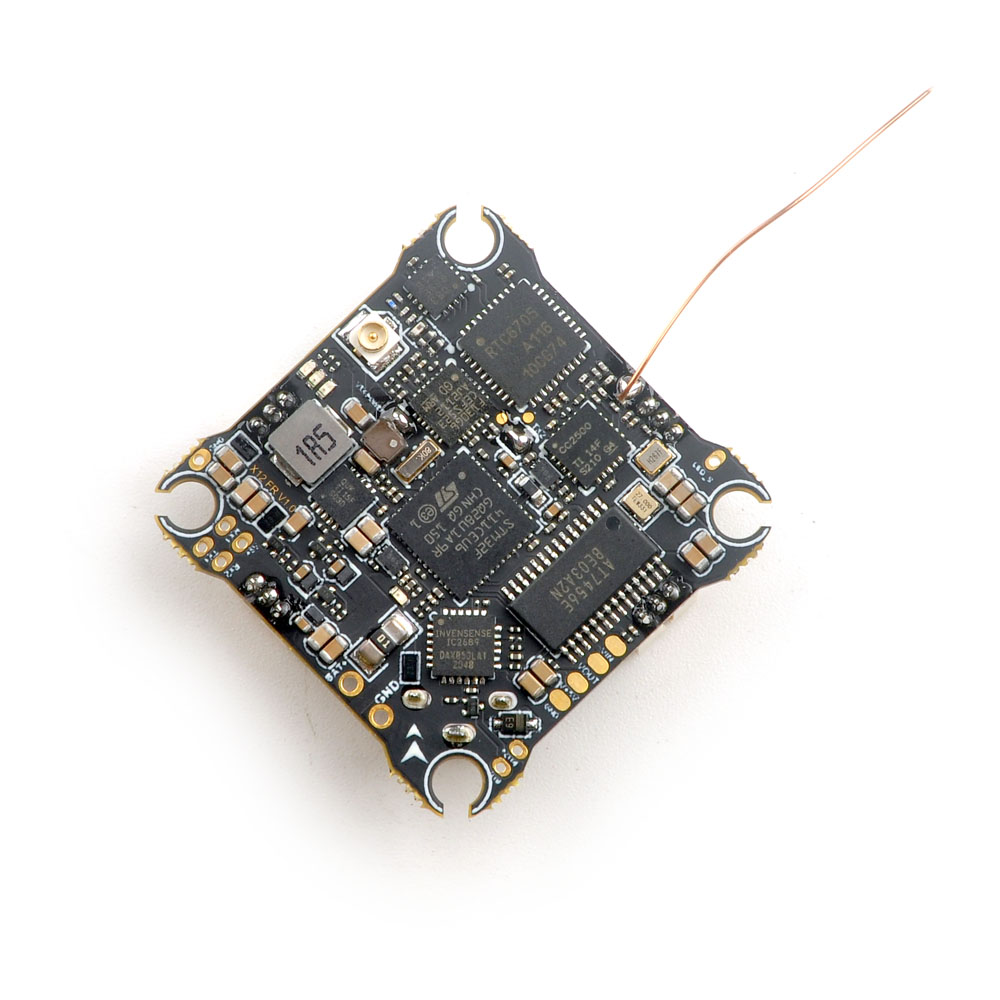

Happymodel X12 AIO ist ein kleines Board für 1-2S Whoopy mit FC, ESC, Videosender und RC-Empfänger. Das Board ist somit perfekt für kleine Kopter geeignet, bei denen jedes Gramm zählt.

Die Basis der FC ist der F411 Prozessor, ergänzt durch den BMI270 Gyro. Selbst bei dieser Größe verfügt das Board nicht nur über einen Spannungssensor (Skala 110), sondern auch über einen Stromsensor (Skala 470). ESC mit BlHeli_S-Firmware unterstützen 1-2S Akkus und Stromstärken bis zu 12A. Sie sind somit für Motoren der Größen 1202-1106 und für weniger aggressive Kopter sowie 1404 geeignet.

Die Videoübertragung übernimmt ein Videosender mit OpenVTX-Firmware und einer umschaltbaren Leistung von 25-400mW und einem u.FL-Anschluss zum Anschließen der Antenne. Der Videosender wird über den FC mit dem SmartAudio 2.1 oder IRC Tramp Protokoll eingestellt.

Der Frsky Empfänger wird über SPI angeschlossen. Der Empfänger hat eine integrierte lineare Antenne. Der SPI-Empfänger arbeitet mit den Protokollen Frsky D8 und Frsky D16.

Der Videosender erwärmt sich recht stark. Da er mit dem Rest der Elektronik auf der Platine integriert ist, empfehlen wir nicht, die Platine für längere Zeit ohne Luftzufuhr eingeschaltet zu lassen. Wenn das Bild ausfällt, müssen Sie das Gerät abkühlen lassen. Im Flug wird die Karte leicht durch die Umgebungsluft gekühlt. Schalten Sie das Board nicht ohne angeschlossene Antenne ein.
