GEPRC Tern-LR40

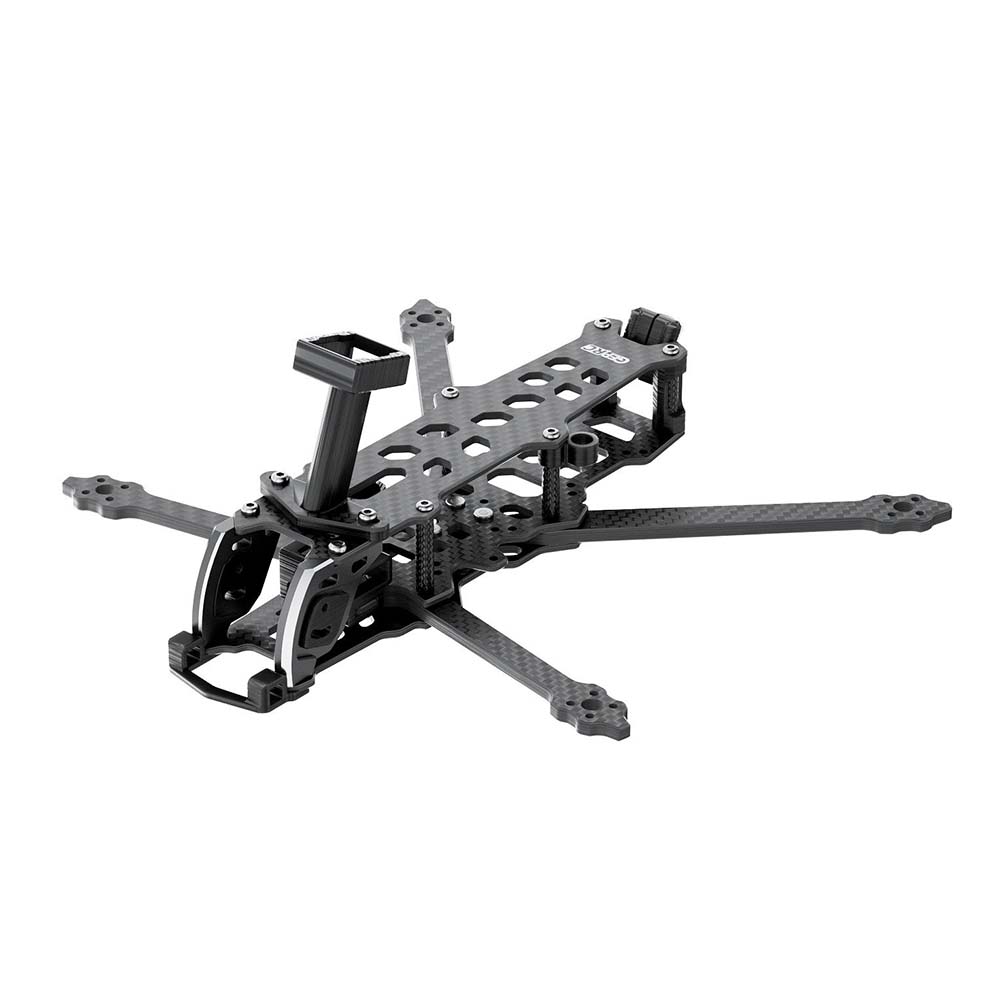

GEPRC Tern-LR40 ist ein kleiner 4" Rahmen geeignet zum Bau einer Drohne mit analoger oder digitaler Bildübertragung. Die Drohne ist besonders ideal für Flüge oder Langstrecken. Durch ihr geringes Gewicht ist sie leise und hat eine lange Flugzeit. Der Rahmen hat ein Deadcat Arm-Layout, bei dem die vorderen Arme mehr zur Seite und nach hinten versetzt sind, so dass es keine störenden Propellerkanten im FPV-Kamerabild gibt. Die Kamera wird durch Seiten aus einer robusten 7075 Aluminiumlegierung geschützt. Die Tern-LR40 ist mit einer GPS-Modulhalterung ausgestattet. Das GPS ist auf einem erhöhten Bein montiert, wodurch es weiter von elektromagnetischen Störungen durch den Rest der Drohne entfernt ist. Dies ermöglicht einen schnelleren Abruf von Satelliten. An der Vorderseite befindet sich eine Halterung für leichte HD-Kameras wie die Naked GoPro.

Der Rahmen hat Arme, die aus 3,5mm dicker Kohlefaser geschnitten sind. In der Mitte des Rahmens befinden sich Löcher für die Montage eines Stacks mit 20x20mm und 25,5x25,5mm Abstand. Auf der Rückseite des Rahmens befinden sich ebenfalls Befestigungslöcher mit einem Abstand von  20x20mm und 25,5x25,5mm für die Montage des Videosenders. Der Rahmen nimmt Motoren mit 9mm M2 Befestigungslöchern auf.
