Flywoo BlackBox OpenLager Nano Modul

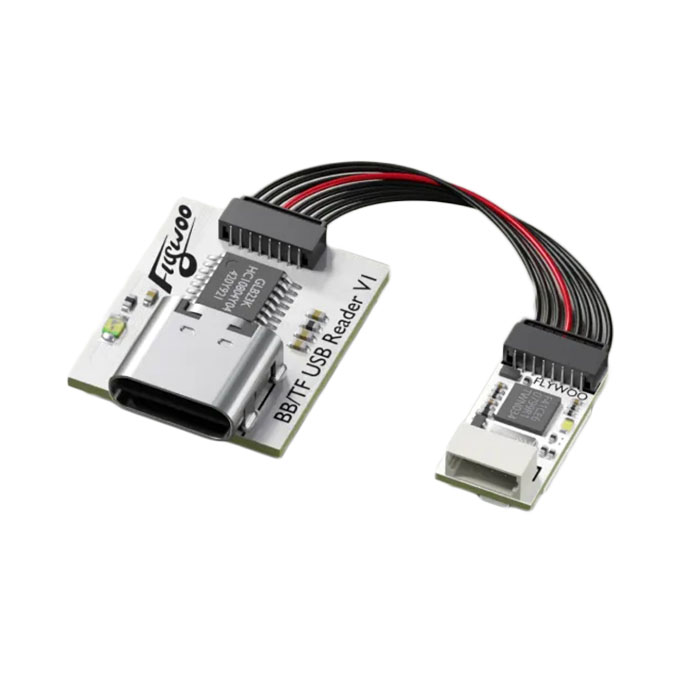

Geprc OpenLager ist ein externes Speichermodul zur Blackbox-Datenaufzeichnung. Das Modul besteht aus zwei Teilen. Der erste Teil enthält 512 MB Speicher für die Aufzeichnung und wird über UART mit dem Flugcontroller verbunden. Das Logging-Modul wiegt nur 0,4 g und misst 14×7×3,5 mm. Der zweite Teil enthält einen USB-Anschluss und dient zum Auslesen der Logs aus dem Speicher. Das USB-Modul misst 18,2×15,4×6,2 mm und wird standardmäßig nicht am Copter montiert. Es wird nur bei Bedarf zur Datenübertragung mit dem Logging-Modul verbunden.

Die Funktionalität wird über LED-Anzeigen signalisiert. Die rote LED leuchtet bei Stromversorgung. Schnelles Blinken der blauen LED bedeutet Datenaufzeichnung. Langsames Blinken der blauen LED weist auf einen Speicherfehler hin. Formatieren Sie den Speicher über den PC mithilfe des USB-Moduls.

Schaltplan
