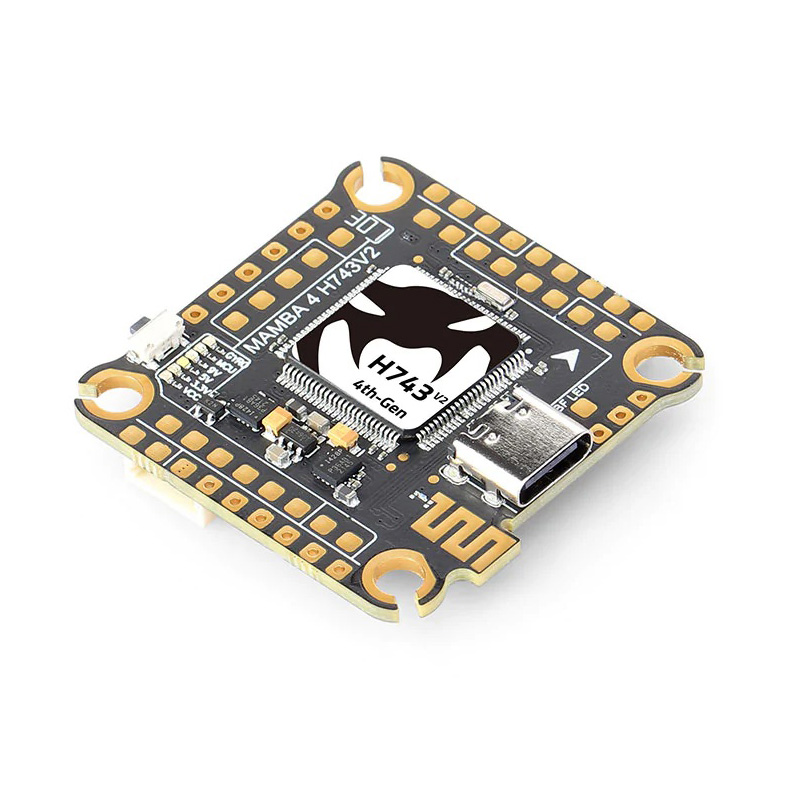

Diatone Mamba MK4 H743 V2

Die Diatone Mamba MK4 H743 V2 FC ist die beste der FCs von Diatone. Das Board verwendet einen leistungsstarken STM32H743 Prozessor in Kombination mit einem Paar ICM-42688-P Gyroskopen. Die Gyroskope sind um 90° zueinander gedreht. Betaflight nutzt die Datenfusion, bei der beide Ausgänge der Gyroskope kombiniert werden. Dadurch werden unerwünschte Vibrationen und Interferenzen herausgefiltert. Ein weiterer Vorteil ist der große 128MB-Speicher für die Blackbox (normalerweise werden 16MB verwendet). Das Board verfügt über 8 UARTs für den Anschluss verschiedener Peripheriegeräte. Natürlich gibt es ein Barometer, I2C für den Anschluss eines Magnetometers, 8 Ausgänge für Motoren, 5V und 9V geschaltetes BEC, TVS Diode und einen Anschluss für DJI FPV Verbindung. Wie die APP-Serie hat auch dieses Board ein integriertes Wifi-Modul für eine einfache drahtlose Einrichtung. So kann man das Board z.B. über das Telefon über die SpeedyBee APP einstellen.

Wiring diagram
