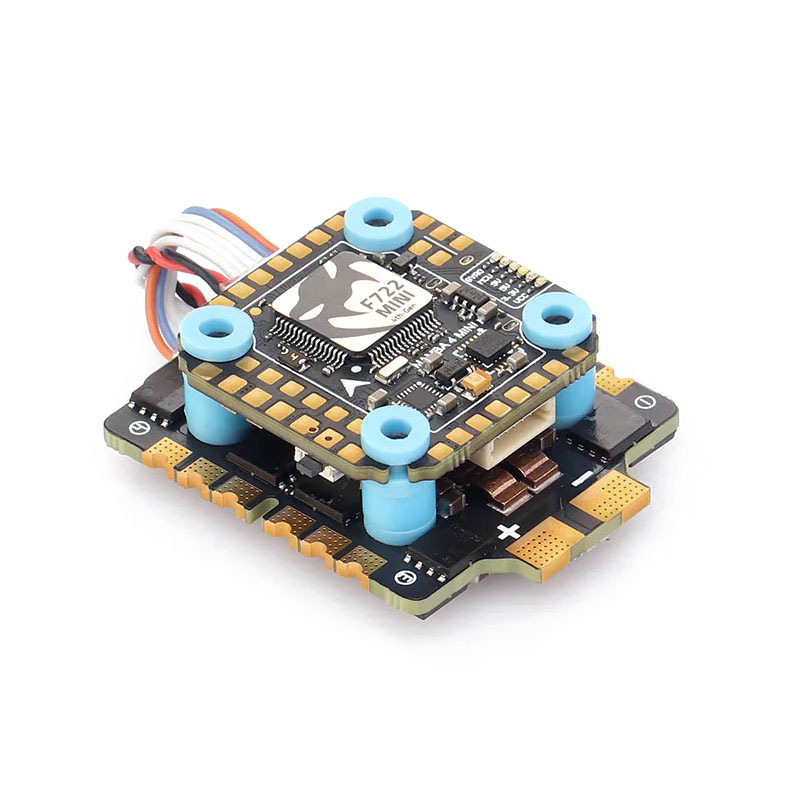

Diatone Mamba MK4 F722 (MPU6000) + Reactor 66 BL32 Mini

Mamba MK4 F722 + Reactor 66 BL32 Mini ist der ultimative Stack für Performance Racing und Freestyle Rider.

Das Mamba MK4 F722 Mini ist eines der besten, die Diatone zu bieten hat. Das Board verwendet einen STM32F722 Prozessor, hat 16MB Speicher für Blackbox, Barometer, 6 UARTs, I2C Port für Magnetometeranschluss, 8 Ausgänge für Motoren, TVS Diode, 5V und 9V BEC, wobei 9V BEC geschaltet werden kann und Anschluss für DJI FPV Anschluss. Die Mamba MK4 Serie hat im Vergleich zu anderen Boards große Lötflächen. Das macht den Bau und die Wartung der Drohne ein wenig einfacher. Ein großer Vorteil ist der MPU6000 Kreisel.

Der Stack wird durch einen leistungsstarken Reactor 66 ESC ergänzt, der BlHeli_32 Firmware verwendet und bis zu 128KH Frequenz unterstützt, was einen reibungslosen und effizienten Motorbetrieb auch bei hohen Geschwindigkeiten gewährleistet. Der ESC unterstützt Telemetrie und verfügt über einen Stromsensor. Trotz der geringen Größe des ESC werden große MOSFETs verwendet. Die maximale Stromstärke des ESC beträgt 66A pro Kanal, wodurch er alle klassischen 2207-Motoren, die in 5"-Drohnen verwendet werden, problemlos bewältigen kann. Bei Verwendung eines 6S-Akkus muss ein Kondensator angeschlossen werden.

Schaltplan
