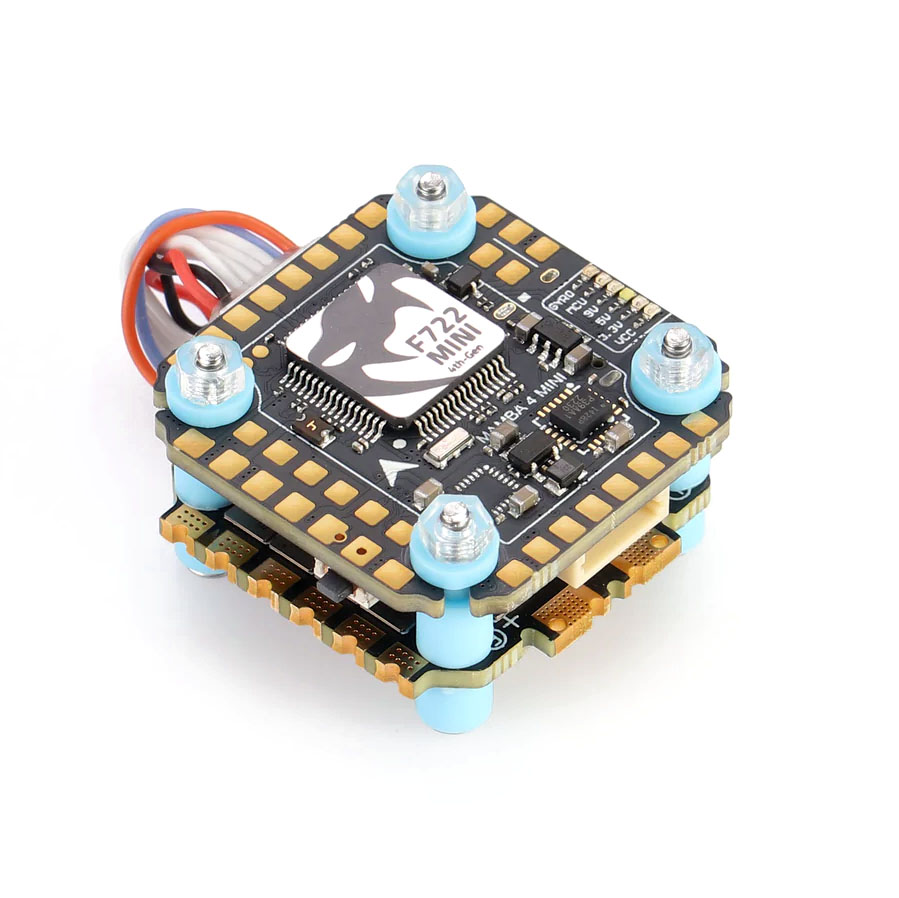

Diatone Mamba MK4 F722 (MPU6000) + Reactor 44 BL32

Mamba MK4 F722 + Reactor 44 BL32 Mini ist ein leistungsstarker Stack für kleine 3-5" Drohnen.

Der Mamba MK4 F722 Mini Flugcontroller ist einer der besten, die Diatone zu bieten hat. Das Board verwendet einen STM32F722 Prozessor, hat 16MB Speicher für Blackbox, Barometer, 6 UARTs, I2C Port für Magnetometeranschluss, 8 Ausgänge für Motoren, TVS Diode, 5V und 9V BEC, wobei 9V BEC ein- und ausgeschaltet werden kann, und Anschluss für DJI FPV Verbindung. Die Mamba MK4 Serie hat große Lötpads im Vergleich zu anderen Boards. Das macht den Bau und die Wartung der Drohne etwas einfacher. Ein großer Vorteil ist der MPU6000 Kreisel.

Ergänzt wird der Stack durch einen leistungsstarken Reactor 44 ESC, der BlHeli_32 Firmware verwendet und Frequenzen bis zu 128KHz unterstützt, was einen reibungslosen und effizienten Motorbetrieb auch bei hohen Geschwindigkeiten gewährleistet. Der ECS unterstützt Telemetrie und enthält einen Stromsensor. Trotz der geringen Größe des ESC werden große MOSFETs verwendet. Der maximale Strom beträgt 44A pro Kanal. Bei Verwendung eines 6S-Akkus muss ein Kondensator angeschlossen werden.

Wiring scheme
