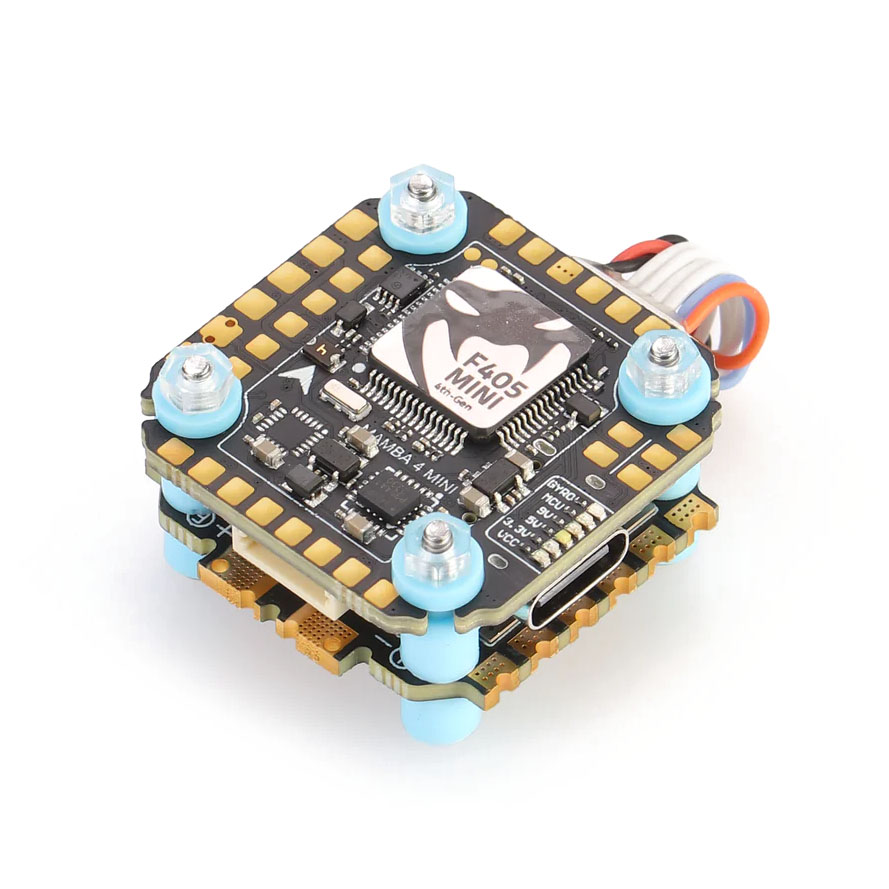

Diatone Mamba MK4 F405 (MPU6000) + Reactor 44 BL32

Mamba MK4 F405 + Reactor 44 BL32 Mini ist ein leistungsstarker Stack für kleine 3-5" Drohnen.

Der Mamba MK4 F405 Mini ist die vierte Generation des Flugcontrollers, mit dem Hauptvorteil der größeren Lötpads und des USB-C-Anschlusses. Er verwendet den F405 Prozessor und den MPU6000 Gyro, der eine Bildwiederholrate von 8kHz unterstützt. Das Board enthält auch 5V und 9V BEC, ein Barometer und 16MB Speicher für die Blackbox. Das Board hat erhöhte I2C Buspads für den Kompassanschluss. Zum Schutz gegen Spannungsspitzen hat das Board eine TVS-Diode. Der Anschluss der digitalen Videoübertragung des DJI O3 erfolgt einfach über den Stecker.

Ergänzt wird der Stack durch einen leistungsstarken Reactor 44 ESC der BlHeli_32 Firmware verwendet und bis zu 128KH Frequenz unterstützt, was einen reibungslosen und effizienten Motorbetrieb auch bei hohen Geschwindigkeiten gewährleistet. Der ESC unterstützt Telemetrie und enthält einen Stromsensor. Trotz der geringen Größe des Reglers werden große MOSFETs verwendet. Der maximale Strom des Reglers beträgt 44A pro Kanal. Bei Verwendung eines 6S-Akkus muss ein Kondensator angeschlossen werden.
