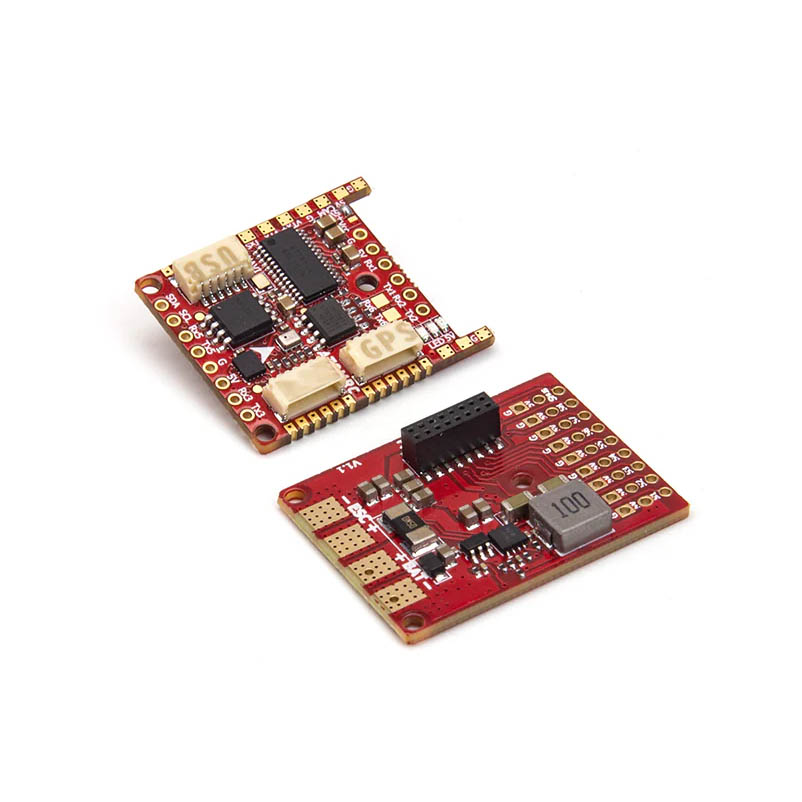

AtomRC F405 Navi Wing Mini

AtomRC F405 Navi Wing Mini ist eine kleine Steuereinheit, die für Modellflugzeuge entwickelt wurde. Das Board unterstützt iNav und Ardupilot Firmware. Das Board hat einen modularen Aufbau und einen externen USB Anschluss mit Buzzer, der an einer immer zugänglichen Stelle platziert werden kann;

Der Navi Wing Mini bietet einen PDB zur Verteilung der Akkustromversorgung an die Regler sowie 8PWM-Ausgänge am Servoanschluss und einen zusätzlichen Servoanschluss für den SBUS-Empfänger. Die Servos können über das integrierte 5V 3A switched BEC versorgt werden. Ein zweites 5V BEC befindet sich auf der Platine, um den Regler und den RC-Empfänger zu versorgen.

Die Platine hat Anschlüsse für den einfachen Anschluss des GPS Moduls und der digitalen Videoübertragung. Es gibt Pads zum Anlöten von analoger Videoübertragung, LEDs und anderen Geräten an den UARTs. Das Board hat einen Stromsensor, Barometer und 16MB Speicher für die Blackbox. Die Steuerung übernimmt ein F405-Prozessor mit einem BMI270-Kreisel. Durch Verbinden der Platinen kann die Versorgungsspannung für den Videosender gewählt werden - 5V oder Batteriespannung.
