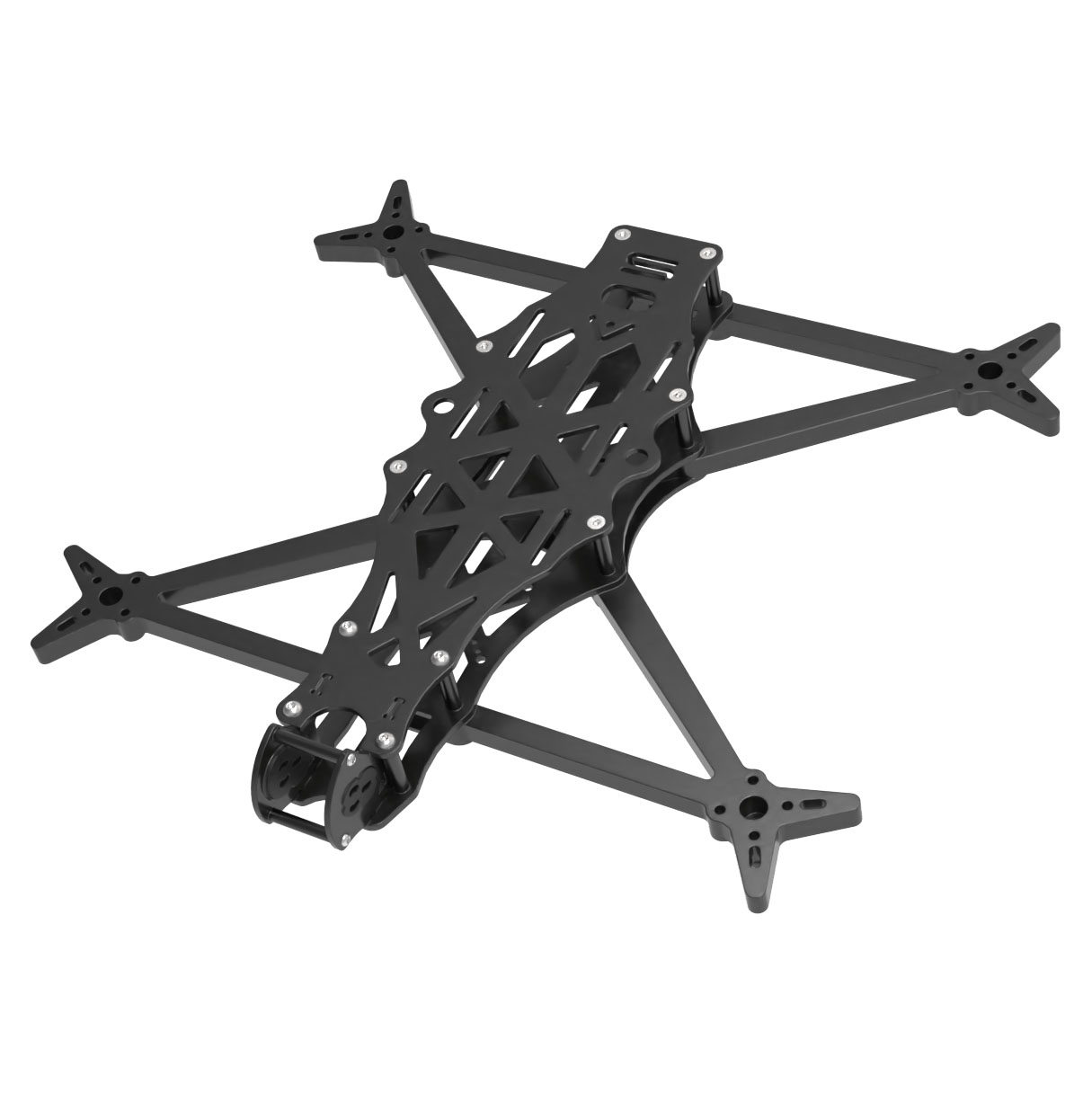

AOS 7 EVO V1.2

Eine Reihe von Rahmen AOS wurde von FPV-Youtuber Chris Rosser entwickelt, der vor allem für das Testen von Teilen für Drohnen bekannt ist. AOS-Rahmen werden auf der Grundlage von Blackbox-Daten und Simulationen von Schwingungen und Resonanzfrequenzen entwickelt. Jedes Teil des Rahmens wurde optimiert, um die Resonanzfrequenzen über die Frequenz der Motoren zu verschieben. Dadurch gelangen weniger Vibrationen in den Regler, es wird weniger Filterung benötigt, und es ist möglich, die PID-Reglerwerte zu erhöhen, was die Flugleistung verbessert und den Propwash minimiert.

Der AOS 7 Rahmen ist für den Bau einer Langstrecken Drohne mit 7" Propellern geeignet. Der Rahmen zeichnet sich durch sein Design, mit V-förmig geteilten Armen und aus 8mm dicker Kohlefaser aus. Dadurch ist der Rahmen unempfindlich gegen Vibrationen und kann neben Langstreckenflügen auch für Freestyle mit größeren und schwereren Kameras verwendet werden. Der Rahmen kann mit analoger und digitaler Videoübertragung gebaut werden. Er bietet bequem Platz für DJI O3, Caddx Vista, Walksnail Avatar und HDZero 1W. Der Rahmenkörper kann bis zu 3 Stapel von 30,5x30,5/20x20mm Befestigungslöchern aufnehmen. In der oberen Platte sind Aussparungen für die Montage des Lipo-Akkus mit drei Laschen. Die Kamera ist in Carbon-Seitenwänden montiert, die die Kamera schützen. Die Kamera wird in TPU-Einsätzen gehalten, die Kameras verschiedener Größen aufnehmen können. Auf der oberen Platte befinden sich außerdem zwei Löcher für SMA-Anschlüsse. So können die Antennen des Videosenders in der Mitte des Rahmens oberhalb des Akkus montiert werden.

Weitere Informationen über den Rahmen, einschließlich 3D-Druckmodellen, finden Sie hier.
